微型自吸水泵 CSP-XW系列

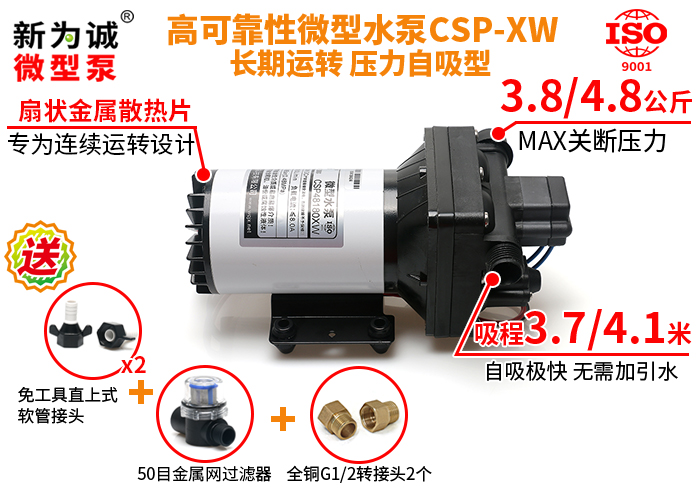

產品外觀

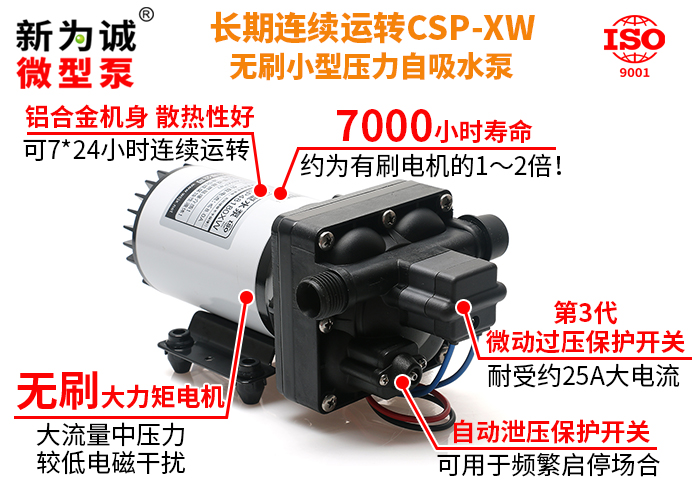

無刷大力矩電機

新為誠無刷小型水泵CSP-XW，系新一代無刷微型自吸壓力水泵，采用品質無刷大力矩電機，克服了中高壓、大流量微型水泵往往只能采用有刷大力矩電機、間斷使用等瓶頸，可長期連續運轉，大流量中壓力，極低的電磁干擾！

無刷小型水泵CSP-XW，鋁合金機身、扇狀金屬散熱片，散熱性能更好；可7*24小時連續運轉，壽命約7K小時(約為同等力矩的有刷電機的1～2倍，質保升級為2年！)；且搭配第3代壓力開關(方形過壓保護)，允許更大電流通過(比第2代提高了10A)，使用壽命大大提升！

可靠自吸

無刷小型水泵CSP-XW，壓力MAX可達3.8-4.8bar，開口流量11-18升/分，是廣受歡迎的微型泄壓自吸水泵CSP48180X的無刷電機產品；可靠自吸(無需加引水)，吸程可達約3.7-4.1米；自吸極快(2-3秒)。

泵體(材料：增強尼龍)與電機分離,工作介質不與電機接觸，避免出現類似離心泵等其它泵使用久后，因液體進入電機而損壞的情況。

運轉平穩、還可以空轉，但空轉時間不宜超過30分鐘。

自帶5重自動保護

無刷小型水泵CSP-XW，高可靠性，也體現在自帶5重自動保護(關斷、泄壓、智能過熱、欠壓/過壓、過流)上：

自動關斷壓力保護開關：第3代方形微動開關，泵出水口壓力達到上限約3.8或4.8bar時自動停機保護；壓力低于約2.1或3.1(±0.3)bar時自動重啟；開關機上下限間隔更遠，有效減少頻繁起停對泵的沖擊，控制開泵、關泵范圍更廣....
自動泄壓保護開關：在泵出水口壓力波動較大(如突然接近堵死排水口，管道瞬間壓力＞約4.5-4.8或5.5-5.8bar)時，自動將壓力卸掉(內部水自循環)，避免壓力開關頻繁動作；萬一壓力保護開關出現故障，也不會憋爆水管，避免泵因壓力過高漏水等故障，進一步減少對泵的沖擊；相比僅有壓力保護開關型微型水泵，更適合較頻繁起停場合(如移動餐車、展會演示等利用水龍頭開關控制泵啟停場合)，進一步提高了泵的安全性、可靠性......
“智能”過熱保護：與以前有刷電機過熱保護不同，2層階梯式保護更智能：水泵電機內溫度超過100℃自動降低功率運行，電機冷卻到約85℃后恢復全功率；若因為特殊原因持續上升，水泵會自動停機，溫度降低后自動恢復......；
欠壓/過壓保護：在允許電壓范圍之外，水泵停機不工作；
過流保護：可在水泵電流異常(超過約11A)時，自動停機保護(但誤上交流電同樣會燒毀！)...

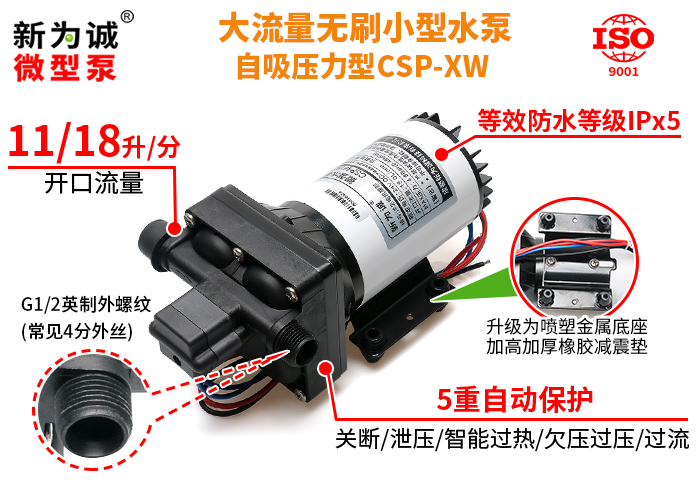

豐富的軟硬管接頭

無刷小型水泵CSP-XW，泵體自帶常用的4分外絲(G1/2外螺紋)，不論是接螺紋管道還是軟管，都很方便。

額外免費贈送：50目金屬濾網接頭1個(兩端接口分別為4分(G1/2")內絲+外絲)、免工具拆裝軟管接頭2個(一端寶塔接頭外徑13mm，可接內徑≤10mm軟管，另一端4分內螺紋(G1/2")！

金屬安裝底座

無刷小型水泵CSP-XW，升級為噴塑金屬底座，配備4個更高更厚的橡膠錐管腳，抗震、抗沖擊能力進一步增強，更適合顛簸、震動較強的移動場合！

更高的加工精度，更小的誤差，保證了新為誠微型水泵CSP-XW系列，做工更加精致、壓力更加穩定。

場合和用途

常用于移動、便攜場合，如：農業航空噴霧、噴灑；工業高壓補水、自吸水循環；水處理自吸采樣、噴霧降溫；也可廣泛用于水轉移、地毯、地面、工業設備等沖洗用途；

關鍵參數

型號	額定電壓	負載電流	功率	開口流量	吸程	MAX輸出壓力	體積 (MAX外形)	重量
型號	(V DC)	(A)	(W)	(L/min)	(M)	(Bar/MPa)	(mm)	(Kg)
CSP38110XW	24	≤6	≤144	11	約3.7	3.8/0.38	228×125×108	約1.9
CSP48180XW	24	≤8	≤192	18	約4.1	4.8/0.48	228×125×108	約1.9

【參數說明】

1.開口流量：也叫“敞口流量”。

一般指水泵、液泵，特別是微型水泵、微型液泵在出水口沒有壓力(即沒有受到閥門、噴嘴、變細的管子等等一類負載的阻力情況下，不需要泵輸出相應的壓力來克服這種阻力)時，也即“敞口”、“開口”時，泵能提供的MAX流量。

一旦存在如上的負載，泵的流量就會衰減，達不到MAX流量。但相應的，泵的輸出壓力也會增加，從而滿足噴霧、增壓、洗車、水循環、水轉移、提升、沖洗等用途，廣泛應用于實驗室、環保、醫療等領域。一般的水泵都有一個流量-壓力曲線(也叫Q-P曲線或Q-H曲線)。二者呈類似反比例的關系。

2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，單位一般是“米”。

即泵在不加引水的情況下，能自動將水吸上來的MAX高度(泵抽水口距離待抽液面的垂直距離)。新為誠的微型水泵絕大部分都是自吸水泵，所標吸程均指這種情況。有些離心式的水泵就沒有自吸能力，第一次使用必須加引水才行。有的隔膜水泵雖然也有自吸能力，但標的“吸程”往往與“進水管里全部是空氣”下能抽起水的垂直高度有差距，這點請注意。

3.MAX輸出壓力：也叫“MAX關斷壓力”。

泵運行過程中，排水端受到阻力或接了大負載，就會表現出輸出壓力，來克服這種阻力，當這個壓力到了一定程度，為避免壓力過大造成泵內部元件損壞，隨機的壓力保護開關就會啟動，讓泵停機(帶有過壓保護型號)或自動泄壓(帶有泄壓保護型號)。此時的壓力就叫泵的“MAX輸出壓力”。例如CSP48180XW的MAX關斷壓力可達4.8公斤，就是泵排水口接近堵死時才能達到的壓力，而排水口什么負載都沒接時，是達不到這么高的壓力的。

電源配備說明

新為誠直流水泵必須使用直流電源，所需開關直流穩壓電源為選配件，客戶需自行配備，也可從我公司購買定做好的電源。

開關直流穩壓電源配備原則：

輸入電壓允許范圍：12V泵±10%(10.8-13.2V)、24V泵±10%(21.6-26.4V)；
該系列微型泵啟動電流稍大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”應該比泵的負載電流大2-3倍以上，以免出現功率不足，引起的水泵吸程、流量、壓力等參數達不到標稱的情況；否則易出現：泵動下就不動了(這時，電源指示燈變暗或熄滅)等故障現象；
實例：

(1)CSP38110XW-24V，就應該配到24V12A(6*2=12A)以上；強烈推薦我司專門定做的MV-24V10A電源；
(2)CSP48180XW-24V，就應該配到24V16A(8*2=16A)以上；強烈推薦我司專門定做的MV-24V14.6A電源。

使用注意

泵可在有壓力的情況下長期連續工作(前提：未觸發電機自帶過熱保護下)！如因長期連續工作且負載過大等，導致水泵電機內溫度超過100℃，水泵會自動降低功率運行(此時有可能出現流量、壓力等參數不夠時，建議提前加強散熱、及時降低負載或停機散熱......

流量壓力曲線圖

一般的隔膜式微型水泵，它的流量和輸出壓力并不是流量越大、壓力越大的，而是呈現一種類似反比例的關系，即流量越小時，壓力反而越大；壓力越小，流量越大；微型水泵領域，是通過流量和揚程(即壓力)之間的一個曲線關系圖，來獲取某一壓力下，微型水泵的對應流量，或者反過來，已知流量，看對應壓力，作為系統設計參考的。這個圖就叫“流量壓力曲線圖(Q-P曲線圖)”或者“流量揚程曲線圖(Q-H曲線圖)”一般微型高壓水泵或自吸水泵等壓力較高的，用前者；而微型水氣兩用泵、微型潛水泵等壓力較低產品用后者。

“流量”和“壓力”兩個參數呈類似反比例的關系，請參見下圖:

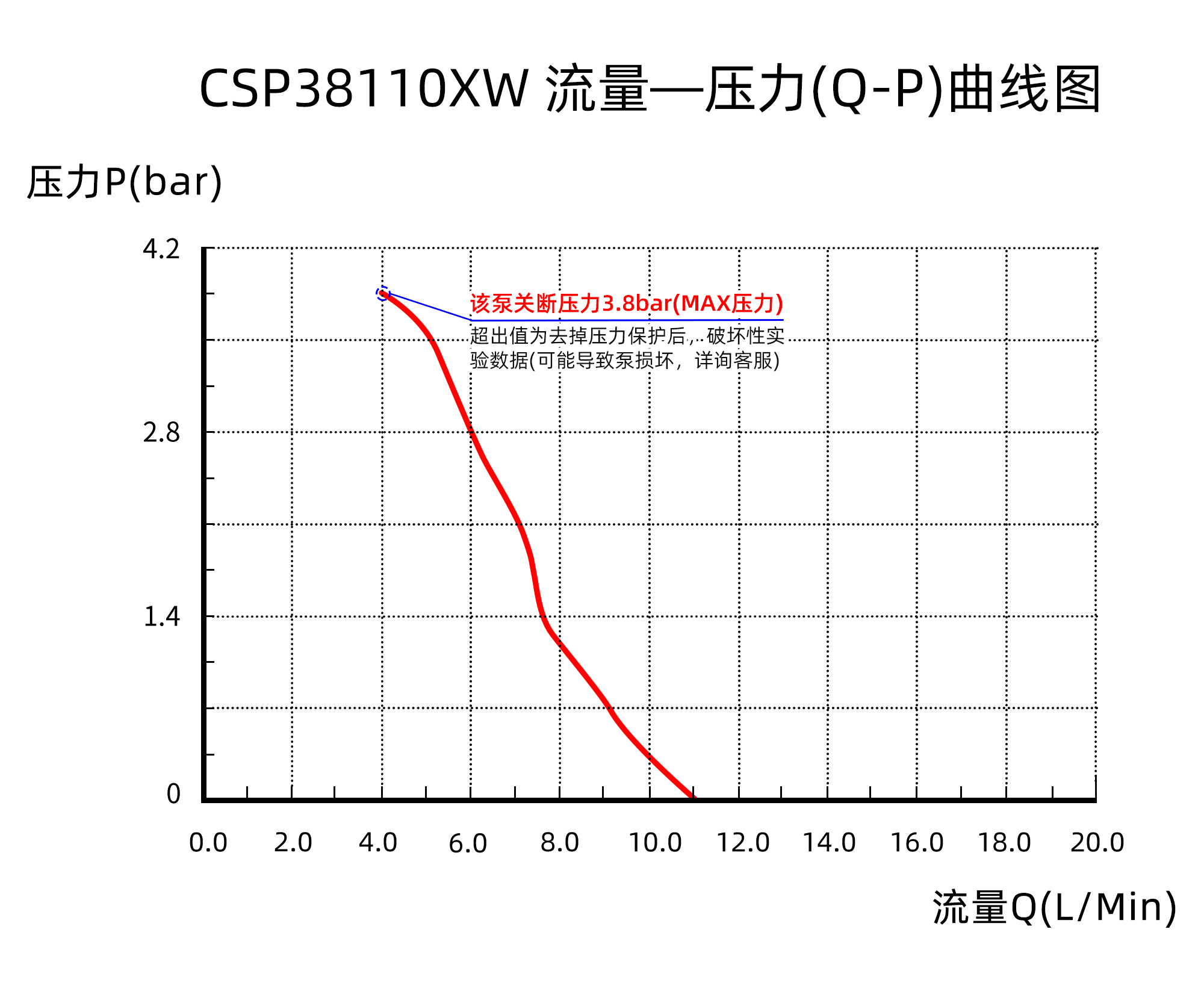

(1)CSP38110XW流量－壓力(Q-P)曲線圖：

對CSP38110XW來說，因為“流量”和“壓力”兩個參數呈類似反比例的關系。當出水口壓力達到壓力開關關斷閥值3.8公斤（比如在出水口安有閥門，且閥門完全關閉，泵出水口被堵死）時，流量MIN為0。此時，為避免壓力過大，對新為誠泵內部造成損壞，隨泵的微動保護開關會起作用，使泵停機(此為正常現象)。當壓力小于泵的MAX壓力(關斷壓力)時，泵又會自動重新啟動；?

當新為誠水泵沒帶負載，或負載很小(如僅僅用做水循環，且管路很短，出水口沒壓力、未輸出揚程時)，流量才能達到MAX(約11L/Min)。

CSP48180XW的情況類似CSP38110XW，只不過閥值4.8公斤。

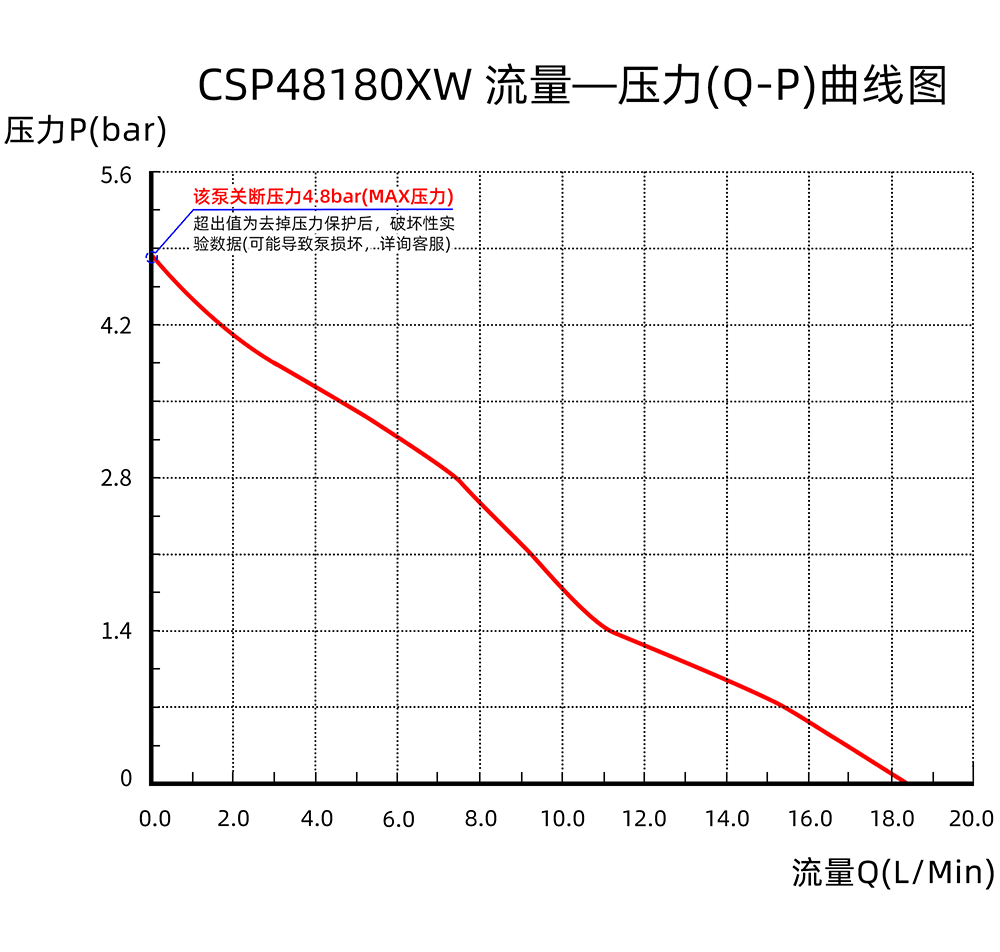

(2)CSP48180XW流量－壓力(Q-P)曲線圖：

【特別注意】

以上曲線僅供參考，不作為產品是否合格的驗收標準，特此說明！

隨貨配件

水該系列微型水泵隨貨贈送配件如下表：

配件	詳情
	1.金屬濾網過濾器(用在泵進水口，有方向性) 注意：過濾器上箭頭指向泵進水口，過濾器安裝在泵抽水口。【左接頭】：G1/2外螺紋(外接客戶G1/2內螺紋管道或接下圖免工具拆裝接頭等) 【右接頭】：G1/2內螺紋(接泵進水口G1/2外螺紋，作為泵的進水口) 數量：1個
	2.免工具拆裝螺紋轉寶塔接頭：【右接頭】：黑色帶扳手接頭 G1/2內螺紋(接泵進出水口G1/2外螺紋) 【左接頭】：白色半透明寶塔接頭外徑：13mm，內徑：10.5mm；對外建議接內徑12×外徑18mm增強型水管(水管要有彈性) 數量：2個
	3.金屬卡箍： (1)說明：泵的出水口，用寶塔軟管接頭連接軟管時，固定軟管，防止脫落用： (2)規格：16-25mm(可用螺絲刀調整范圍)； (3)如客戶不用上側寶塔接頭，該卡箍無用，將不再贈送! 數量：1個
	4.金屬接頭（4分內絲轉外絲）：材質：黃銅，用于轉接及保護泵上尼龍材質螺紋，避免反復拆卸損壞！使用場合：需要新為誠水泵CSP-XW抽或排水口，連接G1/2內螺紋管道場合；用法、作用：將該銅接頭內絲端，旋入CSP-XW外絲接頭(預先纏了生料帶)，不漏水即可；銅接頭外絲端再接外接4分內絲管道，該銅外絲可反復拆卸，避免因缺少該銅接頭反復拆卸，從而可能造成泵上尼龍4分外絲的損壞。數量：2個
	5.品質聚四氟生料帶： (1)品質生料帶，產品質量好； (2)適用各種絲口密封，具有密封和耐高壓性，常用于絕緣包扎、密封包扎。 (3)具有優良的耐腐蝕、抗老化性能，在-200℃~250℃下可長期使用。數量：1卷
