關鍵參數
型號 | 額定電壓 （V DC） | 負載電流 （A） | 額定功率 | 流量（L/Min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
材質和配置 | DC直流有刷電機 活塞環:PTFE 單向閥和密封:FKM 缸體及活塞:鋁合金 泵頭:增強尼龍 |
F40P1-CP8DA-MJ4 | 24 | ≤1.5 | ≤36.0 | ≥10 | ≥7 | ≥-75 | ≥500 |
F40P1-CP8DA-MJ2 | 12 | ≤3.0 | ≤36.0 | ≥10 | ≥7 | ≥-75 | ≥500 |
F40H1-CP8DA-MJ4 | 24 | ≤1.4 | ≤33.6 | ≥12 | ≥7 | ≥-70 | ≥400 |
F40H1-CP8DA-MJ2 | 12 | ≤2.5 | ≤30.0 | ≥12 | ≥7 | ≥-70 | ≥400 |
材質和配置 | 直流無刷電機 活塞環：PTFE 單向閥和密封：FKM 缸體及活塞：鋁合金 泵頭：增強尼龍 |
F40H1-AP8DA-PB4 | 24 | ≤1.0 | ≤24.0 | ≥12 | ≥6 | ≥-65 | ≥300 |
F40H1-AP8DA-PB2 | 12 | ≤2.0 | ≤24.0 | ≥12 | ≥6 | ≥-65 | ≥300 |
對比：標準大氣壓 | 0 | 0 |
★特別說明：本表格參數為正式上市前工程樣機預覽參數，僅供參考，正式參數可能調整。 |

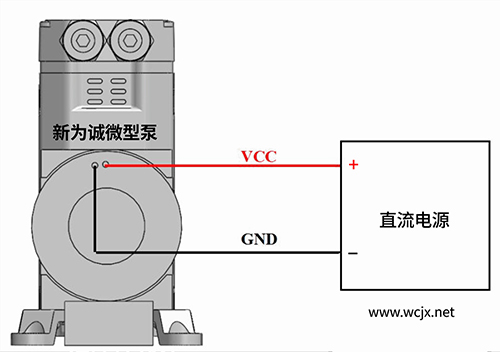

1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。

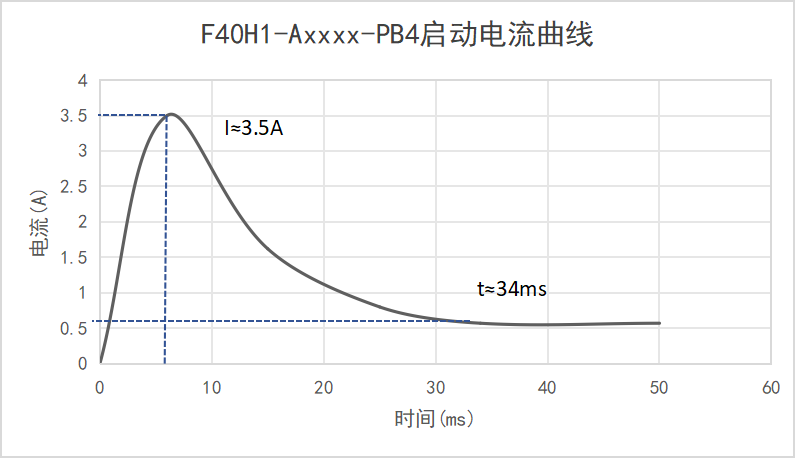

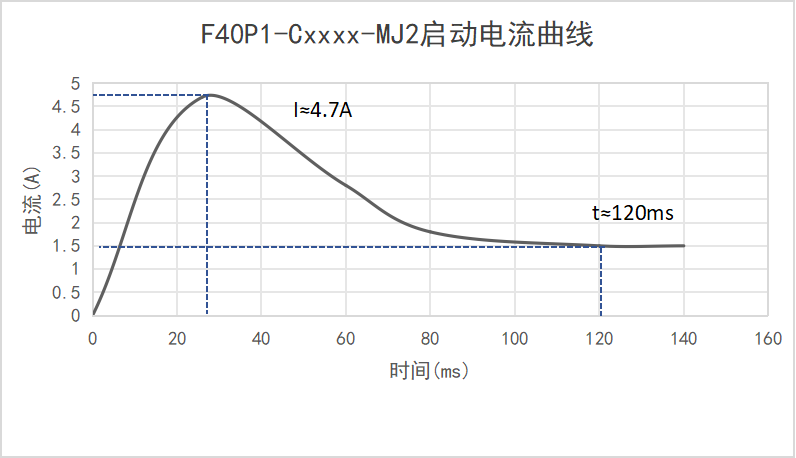

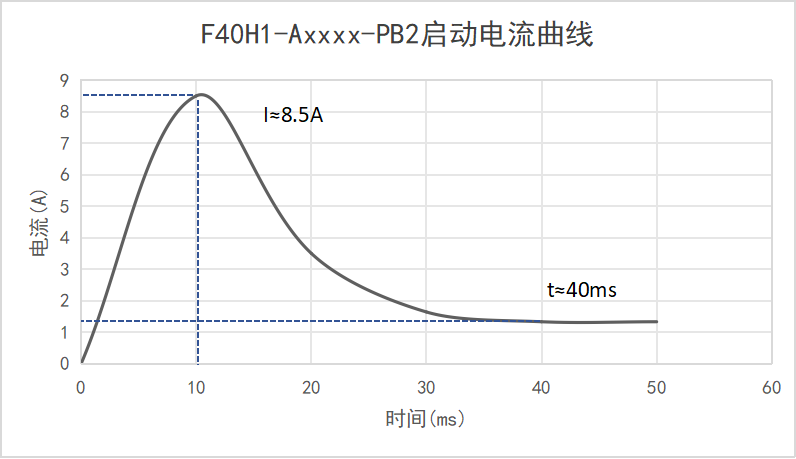

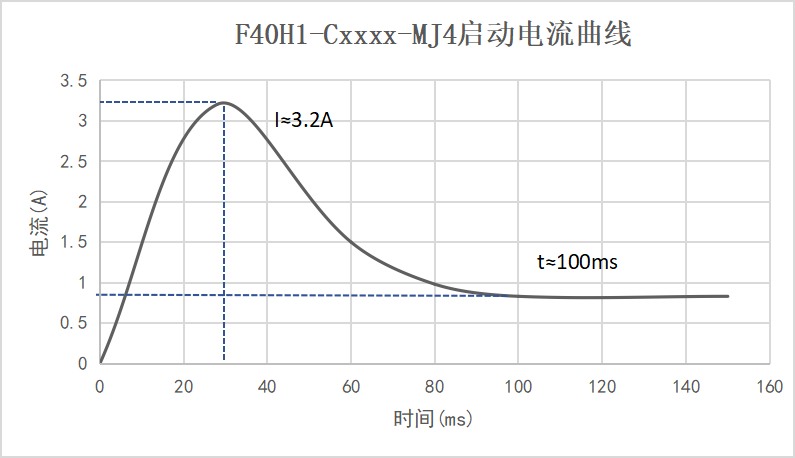

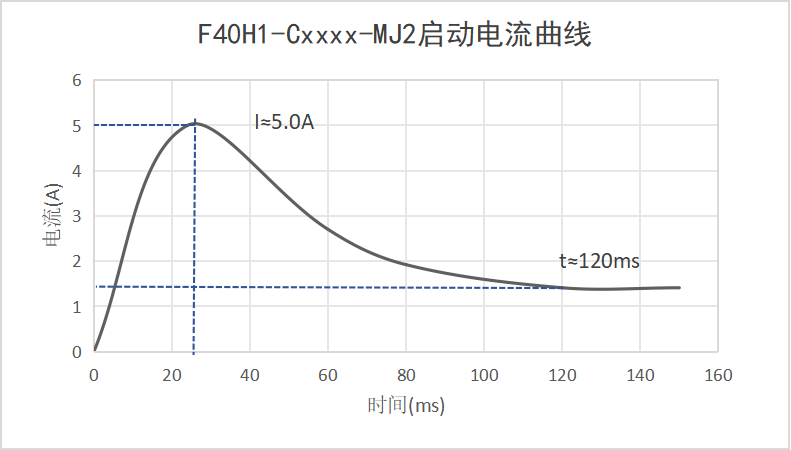

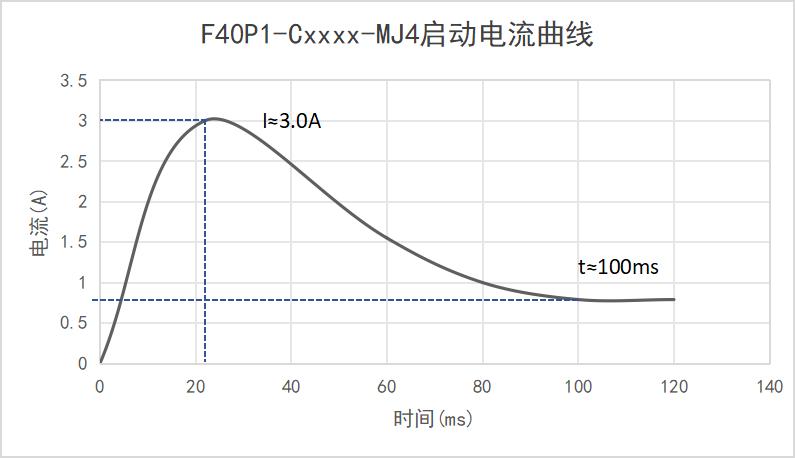

2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：
1)F40P1/H1-CP8DA-MJ2應超過3A，例如 12V5A以上；
2)F40P1/H1-CP8DA-MJ4應超過2A，例如 24V3A以上；

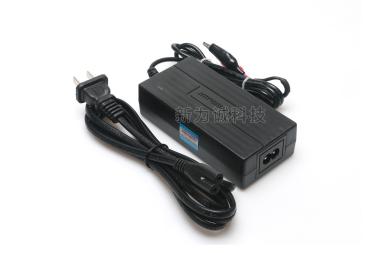

客戶配備的開關直流電源(過載能力要強)；否則可能造成泵達不到額定參數、無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-12V5A/JF-24V3A電源。
4)C—有刷直流電機(簡化版默認標配)；A—無刷電機A型(標準版默認標配)；
5)接頭說明(僅舉例常見3種，詳見《泵頭和氣嘴選項》：
(1)P8-PC8快插接頭(默認高壓場合，接耐壓硬質軟管)；
(2)H8-8mm寶塔接頭(中低壓場合，接軟管)；
5)DA—材質組合：活塞環：PTFE 單向閥和密封：FKM 缸體及活塞：鋁合金 泵頭：增強尼龍；

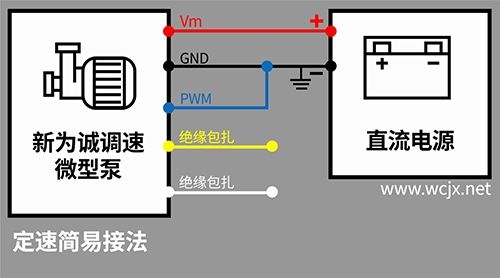

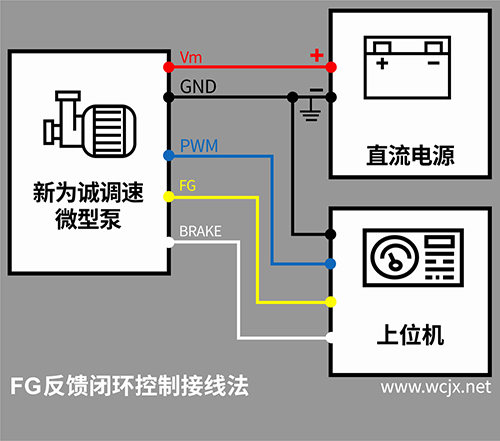

6)控制方式：M-有刷電機電壓調速控制；P-無刷電機PWM調速控制；
8)工作電壓：4-24V DC，2-12V DC，從F40開始，微型泵型號不再出現類似描述：“XXX-24V/XXX-12V” ！
00-氣嘴標準朝向(與電機同向，角度=0°(默認不寫))
F40系列目前根據不同電機配置、品控要求的不同等分為2個版本：簡化版(簡稱J)、標準版(簡稱B)；分別用對應“MJ”、“PB”表明。訂購時，請一定注明具體版本后綴及代碼！具體區別請見：版本對比；

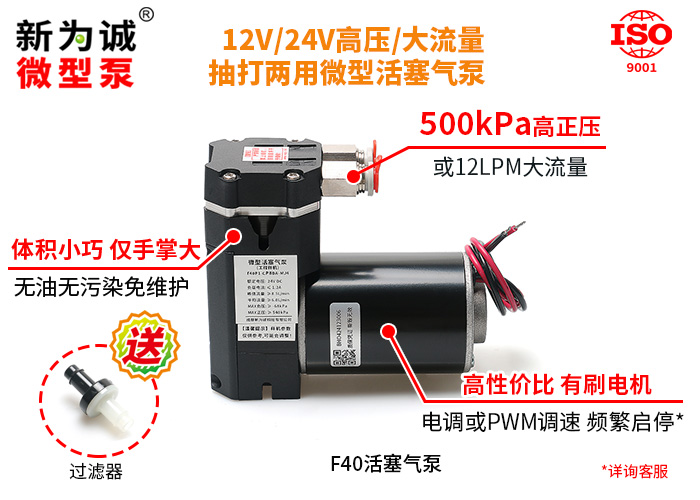

(1)F40P1-CP8DA-MJ4：代表高壓微型氣泵F40系列，單泵頭，有刷電機，外徑8mm快插接頭；默認活塞環：PTFE、單向閥和密封：FKM、缸體及活塞：鋁合金、泵頭：增強尼龍；電壓調速控制，簡化版，24V DC供電，氣嘴默認朝向；

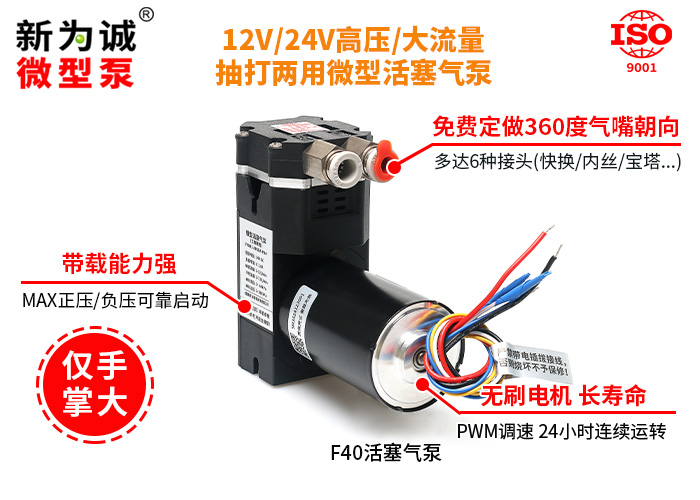

(2)F40P1-AH8DA-PB209：代表高壓微型氣泵F40系列，單泵頭，無刷電機，H8軟管接頭；默認活塞環：PTFE、單向閥和密封：FKM、缸體及活塞：鋁合金、泵頭：增強尼龍；PWM調速控制，標準版，12V DC供電，氣嘴順時針旋轉90°；
(3)F40H1-BI8DA-PB418：代表大流量中高壓力微型氣泵F40系列，單泵頭，無刷電機，Rp1/8圓柱內螺紋接頭；默認活塞環：PTFE、單向閥和密封：FKM、缸體及活塞：鋁合金、泵頭：增強尼龍；PWM調速控制，標準版，24V DC供電；氣嘴順時針旋轉180°；
7、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
8、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))。

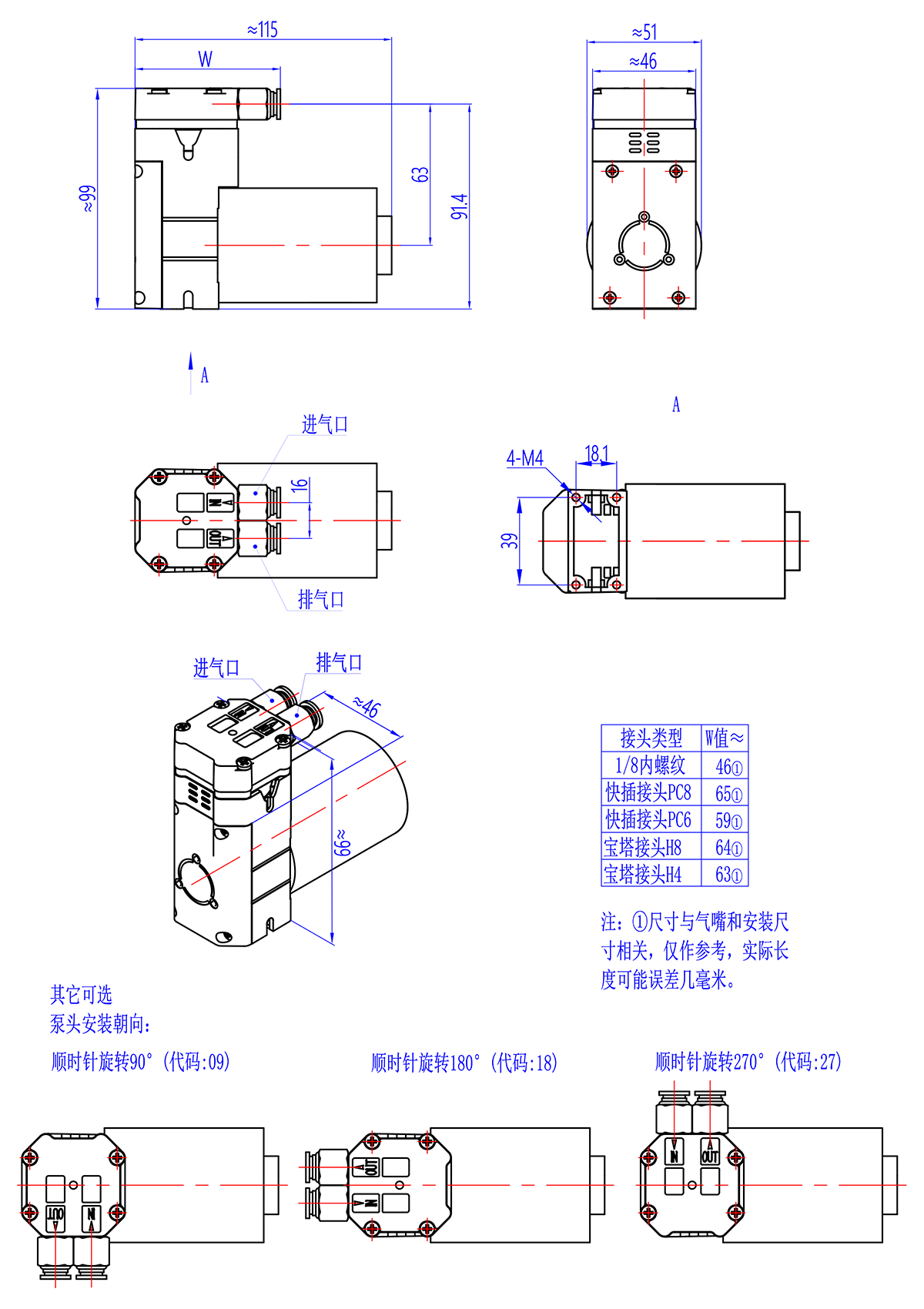

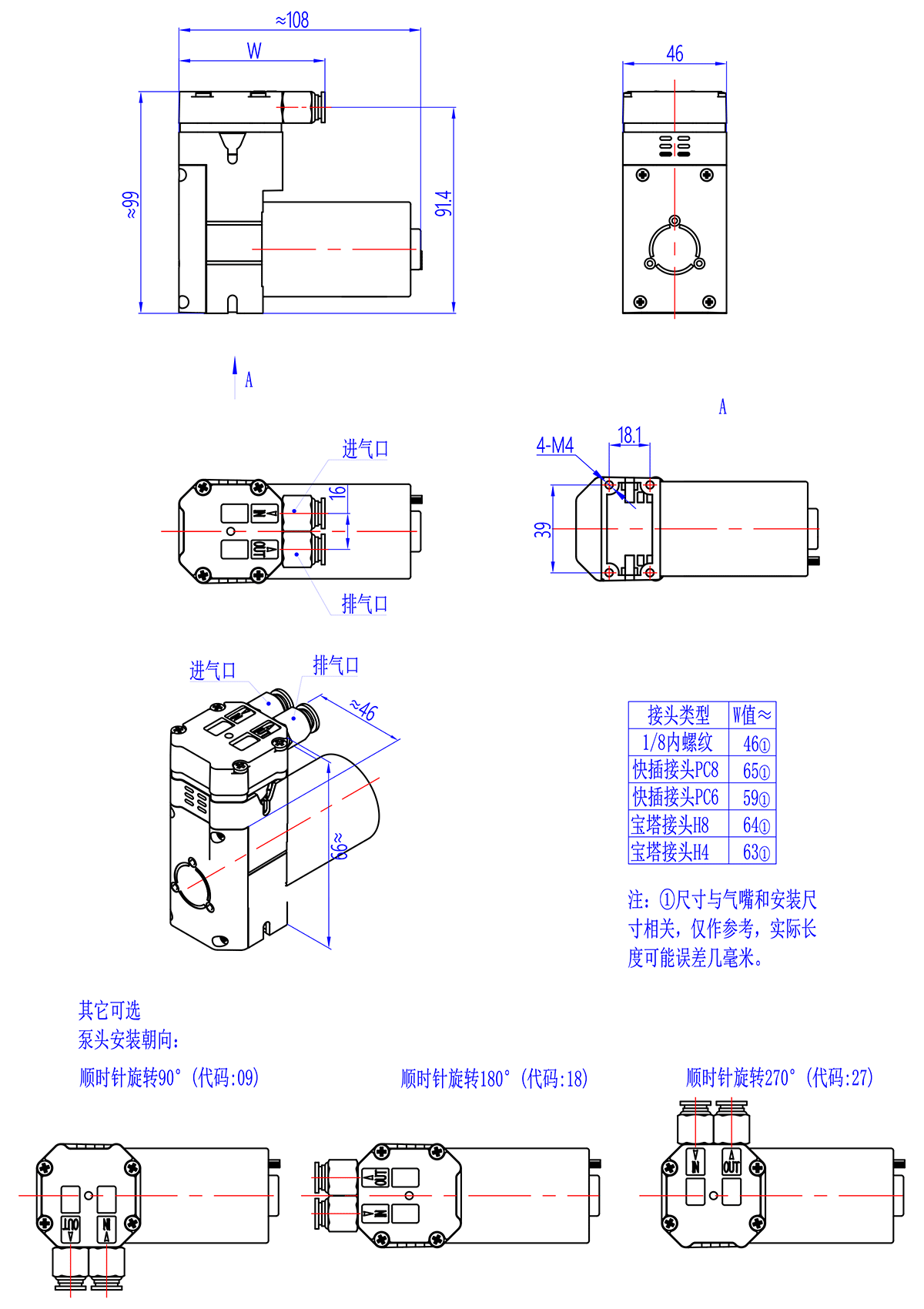

1)泵體積(默認氣嘴朝向)：(長×寬×高，包容尺寸，單位mm)：
(1)F40(簡化版)：約115×51×99(不含接頭、減震腳墊)；
(2)F40(標準版)：約108×46×99(不含接頭、減震腳墊)；
2)常見抽、排氣嘴建議接管(mm)，詳見后續《泵頭和氣嘴選項》：
(1)快插接頭PC8/PC6：適用于＞200kPa場合，建議接外徑8/6的硬質塑膠氣管(例如PU管、PA6尼龍、PTFE聚四氟乙烯管等，且耐壓超過0.6MPa)；
注：當選擇的是快插接頭時，硬質氣管應在按下接頭卡環后，豎直插入快插接頭。插入硬質氣管后不應在靠近快插接頭處彎曲氣管否則可能導致長時間使用后漏氣，若需要彎曲管路，可選配不同朝向的泵頭，或保證較大的彎曲半徑避免接頭側向用力。
(2)軟管接頭H8： 適用于≤200kPa場合，建議接：內徑7-8，外徑不超過14的彈性軟管(如硅膠管等)；
3)重量：約695克(因定做不同材料接頭、部件等而異)。
4)進、出氣嘴之間有箭頭指示，箭頭起始端代表進口，結束端代表出口，寶塔接頭使用前請一定取下防塵帽。R1
可靠性壽命說明
型號 | 壽命值（小時） | 有刷簡化版(F40H1-C) | 有刷簡化版(F40P1-C) | 無刷標準版(F40H1-A) |
F40 | 滿載壽命 | 2000 | 1500 | 3500* |
空載壽命 | 4000 | 4000 | 6000* |
電機壽命 | 5000 | 5000 | 10000 |
1、滿載壽命測試工況：抽氣口直通大氣，封堵泵排氣口，排氣壓力調節為MAX輸出壓力，使泵長期連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下，24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
6、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
選型注意
1、選型特別注意：泵的抽氣口、排氣口均可帶大負載，甚至完全堵塞，均屬正常工作；但是，抽氣口施加的負載不能超過泵的MAX真空度(MAX負壓)，排氣口施加的負載不能超過泵的MAX打氣壓力(MAX正壓)。
2、
特別注意：F40允許的安全壓力≤MAX輸出壓力！即F40使用中，受排氣口負載或系統阻尼等影響，可能會產生超過MAX輸出壓力的高壓！所以，對密閉容器或管路系統加壓時，強烈建議加配安全閥或泄壓裝置，保證氣路安全！否則可能導致故障隱患或微型活塞泵損壞，失去正常質保，甚至產生危險！
3、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該活塞微型氣泵無刷電機版本，屬于低電磁干擾產品。
4、真空度值越小抽吸能力越強，詳見微型真空泵常識．
5、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們全部簡稱“流量”。
