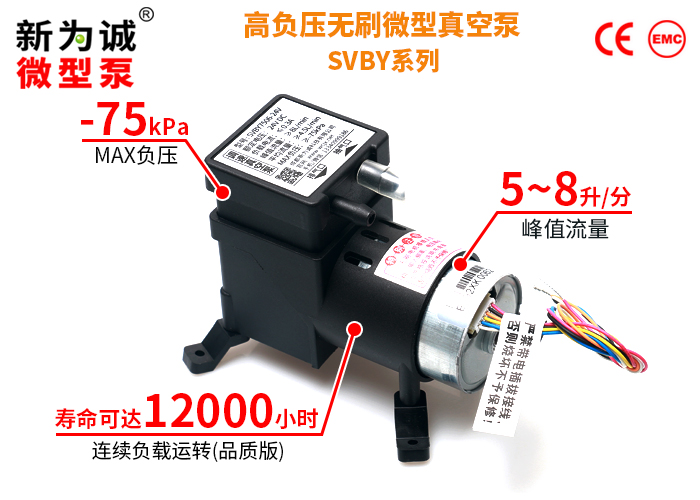

微型調速真空泵 SVBY系列

SVBY系列

高負壓(-75kPa)無刷調速真空泵

1、新為誠調速微型真空泵SVBY，系熱銷老產品VBY優化模具升級品，為了兼顧老客戶持續采購需求和新客戶更高質量、可靠性需求等，在以下方面進行了保留和改進：

(1)參數與VBY保持基本一致，但泵體積更小巧，長度縮減10mm，寬和高縮減了2-3mm，更節省空間；減震腳墊變更后分布更合理，整體重心更穩固；

(2)免費升級：新為誠SVBY“全系列”都配備了PWM調速、轉速反饋功能(原VBY簡化版是沒有反饋功能的)；特別適合處于研發期的客戶，初期微型泵選型，可選全功能的SVBY簡化版，批量定型時再選用品質、壽命更高的標準版、品質版，兼顧價格和品質、降低研發成本！

(3)利用新為誠多年的微型泵生產經驗和技術積累，重新設計、開模等；對外觀、內部密封結構等優化、改進，使外形更美觀、合理：例如加強了散熱、取消了氣嘴分型線等，氣密性、可靠性更高等......；

2、新為誠調速微型真空泵SVBY，負壓同原VBY一樣可達-0.075MPA，但峰值流量提高到5-8升/分，調速范圍更是從VBY的約60%-全轉速，提高到了30%-全轉速！((且是在堵死抽氣口下！)，屬于目前無刷微型真空泵中兼具高負壓、可調速、小體積的高性價比產品！

無刷電機，長壽命，低干擾

品質無刷電機：微型真空泵的標志性參數-“頻繁啟停參數”較高，品質版MAX頻繁啟停次數高達180萬次以上！特別適合大負載下，頻繁啟停或長期晝夜不停連續運轉等惡劣工況！

低干擾：不像有刷電機那樣會有雜波污染電源、干擾電子元件，甚至造成控制電路、液晶屏等死機；它基本不會對控制電路有干擾。

長壽命：對比早期有刷電機微型氣泵產品，采用更好的原材料、設備、工藝制造泵部件；全部運動部件都使用耐久型產品，配合品質無刷電機，全方位提高泵壽命。

新為誠微型泵通用特點

1.允許介質富含水汽(詳見介質要求)，可晝夜不停長期連續運轉，無油無污染、免維護；

2.抽氣端可帶大負載，甚至堵死也屬于正常工作；對控制電路幾乎無干擾！小體積......

調速功能

全功能無刷電機技術：仍然采用廣受贊譽的定做，額外提供“PWM調速、電機反饋”等信號線，真正做到“全功能”；可通過“占空比”來調節電機轉速、改變泵的輸出流量，忽快忽慢、隨心所欲；

PWM調速功能：可通過電路(PWM脈寬調制)輸出方波，利用信號“占空比”來調節電機轉速、改變泵的輸出流量，忽快忽慢、隨心所欲；直接調整泵的流量，完全不用閥門調節，簡化氣路系統，可滿足負載不同，“恒流”、“恒壓”等多種應用。

自我保護功能

具有過熱、過載等保護功能（簡化版無），保護泵不被輕易損壞：

(1)過熱保護：意外情況可能導致泵電機溫度異常升高，會自動保護停機，避免電機燒毀；

(2)過載保護：異物落入電機，可能卡死，會自動保護停機，避免電機燒毀。

關鍵參數

型號

額定電壓

（V DC）

負載電流

（A）

功率

流量（L/min）

MAX相對

真空度

（kPa）

(W)

峰值流量

平均流量

SVBY7505

≤0.4

≤4.8

≥5

≥3.5

≥-75

SVBY7506

≤0.3

≤7.2

≥8

≥4.5

注：

1、該系列微型泵均使用直流電源，輸入電壓要求：DC 24V±5%(24V型號泵)、DC 12V±10%(12V型號泵)；所需直流穩壓電源為選配件，客戶需自配，或也可從我司購買定做好的電源。

2、該系列微型泵啟動電流較大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 3A，例如 24V4A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，推薦我司專門定做的JF-12V5A、JF-24V3A電源。

3、該微型泵根據部件質量、品控要求的不同等分為3個版本，簡化版、標準版、品質版；訂購時，請一定注明具體版本！

4、如無特別說明，技術參數均是在25℃、標準大氣壓101kPa的條件下的測定值；

5、表中參數是在電機MAX轉速時測得。當轉速變化時，壓力/真空度基本不變；

6、表中參數均在標配接口下測得，若選配其他類型接口，參數可能會發生小幅改變；

7、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因原理等原因會導致較大誤差(這不是微型泵的問題)。

8、【體積、接管】

1)泵體積(長×寬×高，包容尺寸，單位mm)：88×39.8×74.6(含減震腳)；

2)抽、排氣嘴尺寸：?3.2(內孔)×?6.2(外徑) 接口形狀：防滑凸起式(抽排氣嘴一樣)；

3)建議接管：?4×?8硅膠管；重量：240克。

4)抽、排氣嘴有標簽或模具指示(in/out)，使用前請一定取下防塵帽。

版本說明

該微型泵根據部件檔次、品控要求的不同等分為3個版本，如下表：

該系列目前有3個版本			簡化版	標準版	品質版
配置	電機品質		無刷電機 ★	無刷電機 ★★	無刷電機 ★★★★
	隔膜性能		★	★★	★★★★
	軸承性能		★	★★	★★★★
性能	噪音		不做要求	★★	★★
	電磁干擾		▲▲▲▲	▲▲▲	▲
	環境溫度		0～40℃	0～50℃	0～50℃
	調速功能		√	√	√
	轉速反饋信號		√	√	√
	過熱保護		×	√	√
	過載保護		×	√	√
	保修		1年	1年	2年
	頻繁啟停參數	壽命	18萬次	80萬次	180萬次
		測試工況	轉30秒停30秒	轉15秒停15秒	轉10秒停10秒
			晝夜連續循環，抽氣口滿負載。
調速器			12V配TS-D12調速器，24V配TS-C24調速器。請注意區分電壓！

注：

(1)★越多，代表此項性能越好；▲越少，代表電磁干擾越低；以上對比不代表某種產品不好，供客戶根據需要選擇適宜的版本，特此說明!

(2)特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：所以噪音分貝數從理論上來說，品質版＜標準版＜簡化版(個體差異除外)；簡化版和標準版噪音數據新為誠不做具體規定，詳詢客服。

可靠性壽命說明

型號	壽命值（小時）	簡化版	標準版	品質版
SVBY	滿載壽命	5000	8000	12000
	空載壽命	8000	12000	18000
	電機壽命	10000	15000	20000

產品壽命測試說明：

1、滿載壽命測試工況：封堵抽氣口，使泵工作在MAX壓力工況下24小時不停機連續運轉；

2、空載壽命測試工況：泵抽氣口、排氣孔直通大氣，使泵工作在常壓下24小時不停機連續運轉；

3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；

4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；

5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。

工況

1、環境：該系列產品按可承受的工作環境溫度分為低溫環境型、常溫環境型和高溫環境型三種。未特別注明的為常溫環境型。低溫環境型、高溫環境型需定做并特別注明，如SVBY7506-24V(品質版+高溫環境型)。

類別	允許的工作環境溫度	注意事項
低溫環境型（標準版、品質版）	—10℃～50℃	禁止介質中含有冰粒等固體顆粒！
常溫環境型（簡化版）	0℃～40℃
常溫環境型（標準版、品質版）	0℃～50℃
高溫環境型（標準版、品質版）	0℃～55℃

工作環境：相對濕度≤90%，無結露。泵不宜在室外日曬，應在清潔、通風、無腐蝕的環境中工作。

2、介質：輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。

該系列產品按可承受的介質溫度分為常溫介質型和高溫介質型兩種。未特別注明的為常溫介質型。高溫介質型需定做并特別注明，如SVBY7506-24V(標準版+高溫介質型)。

類別

允許的介質溫度

注意事項

常溫介質型

（簡化版、標準版、品質版）

0℃～50℃

禁止介質中含有冰粒等固體顆粒！

高溫介質型

（標準版、品質版）

0℃～100℃

選型注意

1、負載：

1）泵的抽氣口可滿負載運行(完全堵塞抽氣口)，但是施加的負載不能超過泵的MAX負壓！

2)泵的排氣口必須保持暢通！排氣端不得布置大阻尼元件，否則請選擇?F25N?或?F35?或?F50?或?F60?微型抽打兩用氣泵產品。

2、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該長壽命無刷微型真空泵。它本身就屬于低電磁干擾產品，其品質版的抗干擾效果，通常甚至還要高過有刷電機定做的低電磁干擾型號。

3、絕對真空度值越小抽吸能力越強，詳見新為誠官網的微型真空泵常識。

4、泵抽氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！

產品材質

1、介質接觸到的材料：增強尼龍、EPDM橡膠，請根據接觸材料進一步判斷泵對所抽取氣體的耐受性。

2、泵體塑料零件的材料為增強尼龍，減震腳的材料為PVC。

噪音

(1)雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

(2)當有大氣流通過泵時噪音較大，抽氣接近真空時噪音將減小。如果把消音器接入管路系統，會產生一定消音效果。根據管路系統的具體情況，消音效果有差異。

過濾

當泵工作一段時間后，輸送介質中含有的固體雜質會積累在泵腔內部，破壞泵的氣密性，使流量和真空度下降，在泵入口一定要配過濾器。實踐表明，一般我們認為很清潔的氣體中仍然含有粉塵雜質，也需要過濾，確保泵內部的精密氣密性元件正常工作。過濾器使用一段時間后，因附著了雜質而阻力增大，使系統的流量和真空度明顯下降，應立即更換過濾器。過濾器的壽命視介質的清潔程度而定。

參數曲線

真空度-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

（暫未更新）

轉速-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

（暫未更新）

信號線說明

序號	引線顏色	功能	動作電平	其它說明
1	白	控制電機啟動、停止。（視購買情況而定，可能無此線。）	2V≤啟動≤5V 0V≤停止≤0.8V	控制泵啟停可以用該信號線，特別是頻繁啟停。若不使用該線，則必須絕緣包扎。若泵很長時間不工作，則應斷開紅色電源線。
2	藍	脈寬調速（PWM）	0V≤啟動≤0.8V 2V≤停止≤5V	通過改變占空比來改變電機轉速、調節流量。PWM輸入信號頻率建議定在這個范圍內：20kHz～30kHz。不能用該端口來控制泵的啟停。
3	黃	FG反饋信號(電機轉速反饋信號，脈沖信號)。電機每轉一周輸出6個脈沖。	低電平＜0.5V；高電平＜6V，建議取高電平=5V。FG信號的額定電流（Imax）為2mA。	電機內部為漏極開路狀態，因此需要在外部進行拉升。電壓5V，電阻5.1kΩ。
4	橙	特殊控制線。對本產品沒有用處。	該線應該與電源的負極相連。
5	黑	電源線，負極。
6	紅	電源線，正極。

如果無需調速和轉速反饋，可以按如下接線：

電機引線	連接方法	備注
紅線	電源正極。電壓嚴格按接線說明！	對于有“黃線”和"白線"版本的，若無需調速和轉速反饋，請把它們分別絕緣包扎。
藍線	電源負極
橙線
黑線

警示：

1、禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！切勿將正負極接反，否則將燒毀電機！

2、請完全按上表連接！否則可能燒毀，造成保修失效！

該系列產品有3種操作模式：（1）定速、（2）PWM調速、（3）PWM調速和FG信號反饋。

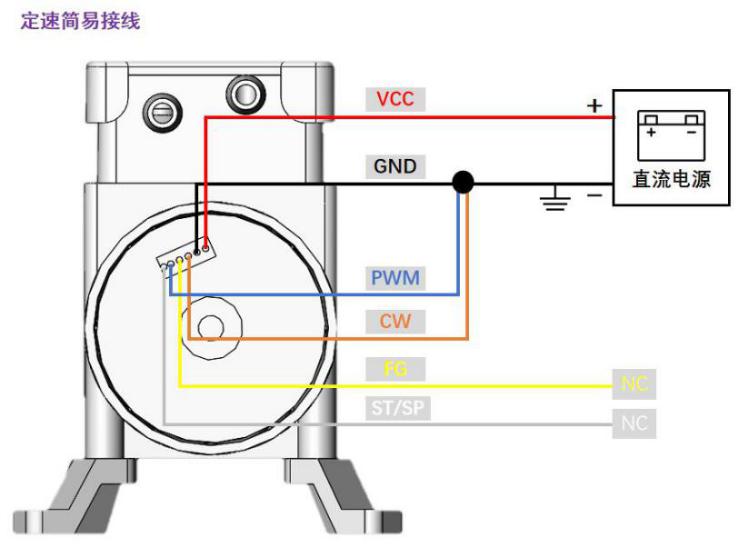

定速簡易接線

圖5-1 定速簡易接線示意圖

說明：當不需要使用調速功能時，紅色線接電源正極，黑色線、藍色PWM信號線和橙色線一起連接電源負極；建議引出地線可靠接地，白色線和黃色線必須絕緣包扎！微型泵將以額定轉速進行工作。

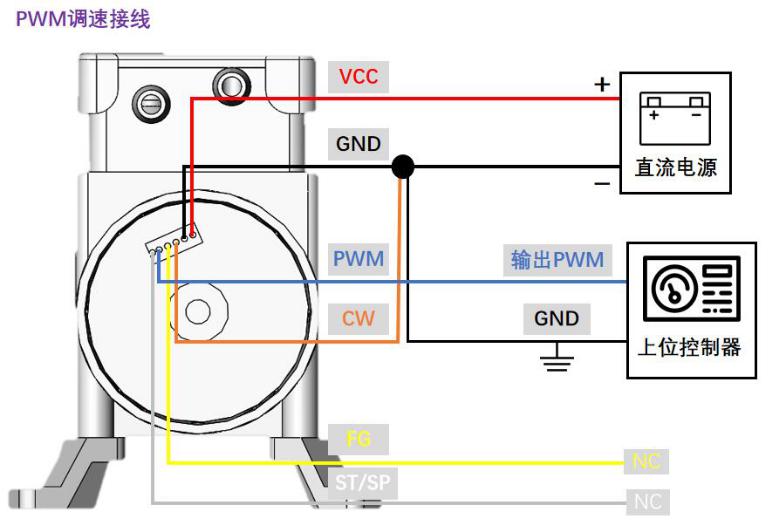

PWM調速接線

圖5-2 PWM調速接線示意圖

說明：如需使用PWM調速功能，需要使用支持PWM信號輸出的上位控制器（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接藍色PWM輸入信號線，并將PWM信號源地與橙色線、直流電源負極進行連接。白色線和黃線必須絕緣包扎。

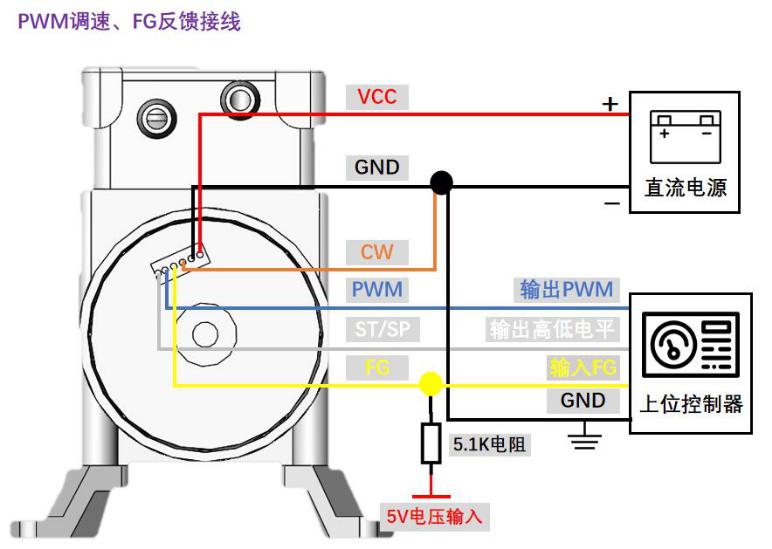

PWM調速、FG反饋接線

圖5-3 PWM調速、FG反饋接線示意圖

說明：當需要使用PWM調速功能并通過FG信號監控泵運轉情況或進行反饋控制時，需要使用支持PWM信號輸出、FG信號輸入和啟停控制的上位控制器（MCU、PLC、上位機等控制器），將信號源輸出連接藍色PWM輸入信號線，并將PWM信號源地與橙色線、直流電源負極進行連接，黃色FG反饋信號需要通過5.1kΩ電阻后再接DC5V進行拉升，然后再接入上位控制器的FG信號輸入端；若使用我公司配套專用調速器，則無需額外進行上拉。如需要控制電機啟動、停止，將信號源電平輸出連接白色啟停控制線。

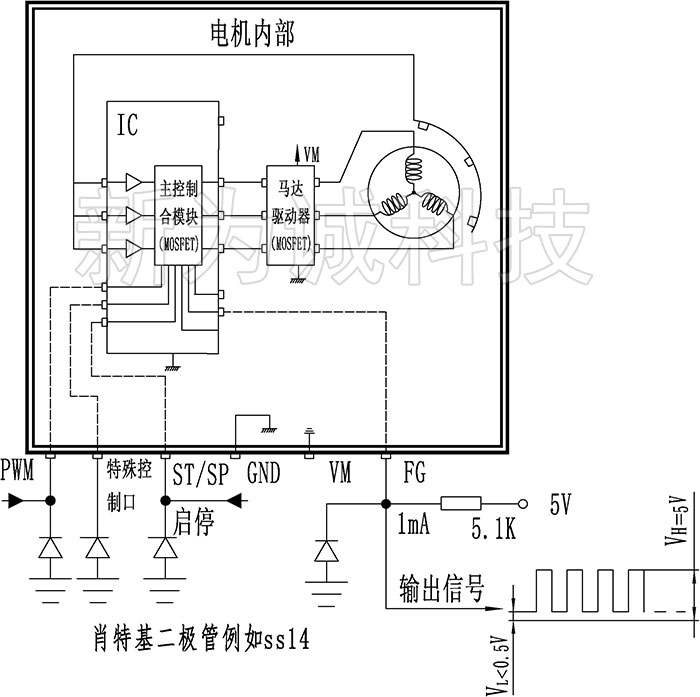

電機原理圖及外圍電路說明

圖5-4 電機原理圖

1、如圖所示的幾處端口必須連接肖特基二極管，原因：電機內部的功能控制和驅動都是MOS管，其輸入阻抗很高，必須接入肖特基二極管防止端口意外串入較大的干擾信號擊穿MOS管。肖特基二極管與輸入到泵各個端口的方波，是并聯關系(不可串聯，否則可能導致無法正常工作甚至燒毀電機，將導致失去正常的免費質保)！例如：如果要接PWM端調速，肖特基二極管的陰極就接PWM端，陽極接泵的負極(黑線，公負，也即接地)！

2、對控制電平的要求：0V≤低電平≤0.8V，2V≤高電平≤5V。

3、FG端口為電機轉速反饋信號，在應用中應注意：FG信號輸出端為漏極開路，用戶需連接一只上拉電阻，如圖，是一個應用實例。

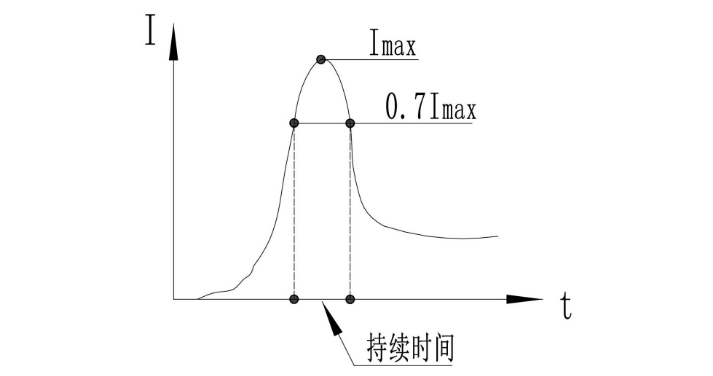

電機啟動電流說明

圖5-5 啟動電流示意圖

1、該系列泵啟動電流（Imax）為3A，持續時間＜10ms。

2、電機啟動電流為電機處于靜止?fàn)顟B(tài)，突然接通額定電壓時產生的MAX電流。該電流是電機生產商決定的電機的基本參數，且同一型號泵也有個體差異。

3、鑒于該系列泵的啟動特性，強烈建議采用開關直流電源，且電源質量必須可靠、抗浪涌能力強、干凈(不能有雜波干擾)、一定要有“穩壓”功能；在采用一臺電源僅給一臺泵供電的基本原則下，建議按如下原則選擇電源：

a.如客戶從新為誠公司選配電源，則可選配JF-24V2.7A（約65W)、12V5A（約60W，12V型號)及以上的開關直流穩壓電源(新為誠公司的電源屬專門定做，并都做過zhuanye測試)！

b.如客戶自行配備電源，因市場上的電源質量、售價等差別較大，為避免出問題乃至對泵造成損壞，強烈建議多留些余量，應該配備24V6A(24V型號)、12V6A(12V型號)及以上開關直流穩壓電源。

4、在使用中接通電機的同時接通其他的附屬電路，如：調速、控制...等，會產生額外的浪涌電流疊加在電機的啟動電流上，使啟動電流增加很多，則電源的選擇余量應該進一步加大！一定要保證配給泵的獨立電源，或者電源支路的MAX允許電流，大于泵的MAX瞬間啟動電流！否則可能導致泵電機燒毀，將不屬于正常免費質保范圍，特此提醒！

5、如對啟動電流有限定的用戶，在需控制泵的啟停時，應控制電機的“啟/停”功能端子(如有的話)，而不能控制電流的通斷。

注意事項

1.該產品不是防爆泵，不能用于易燃易爆環境(如密閉不通風、充滿了易燃易爆氣體、液體等的氛圍)！

2.異物不得落入氣咀，抽取的介質中不能有固體顆粒，否則將損壞微型泵！

3.排氣端必須保持通暢，否則會損壞微型泵！

4.泵抽氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！

5.本產品用于抽取有害氣體時，必須進行再次密封，確保人身安全！

6.配套管路元件及容器必須有足夠的強度，確保人身安全！

7.內置精密控制電路，需配套高品質開關電源或直流穩壓電源使用！

8.禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！切勿將正負極接反，否則將燒毀電機！

9.接觸者應采取防靜電措施！

10.請嚴格按照該說明書要求操作！

三維示意圖

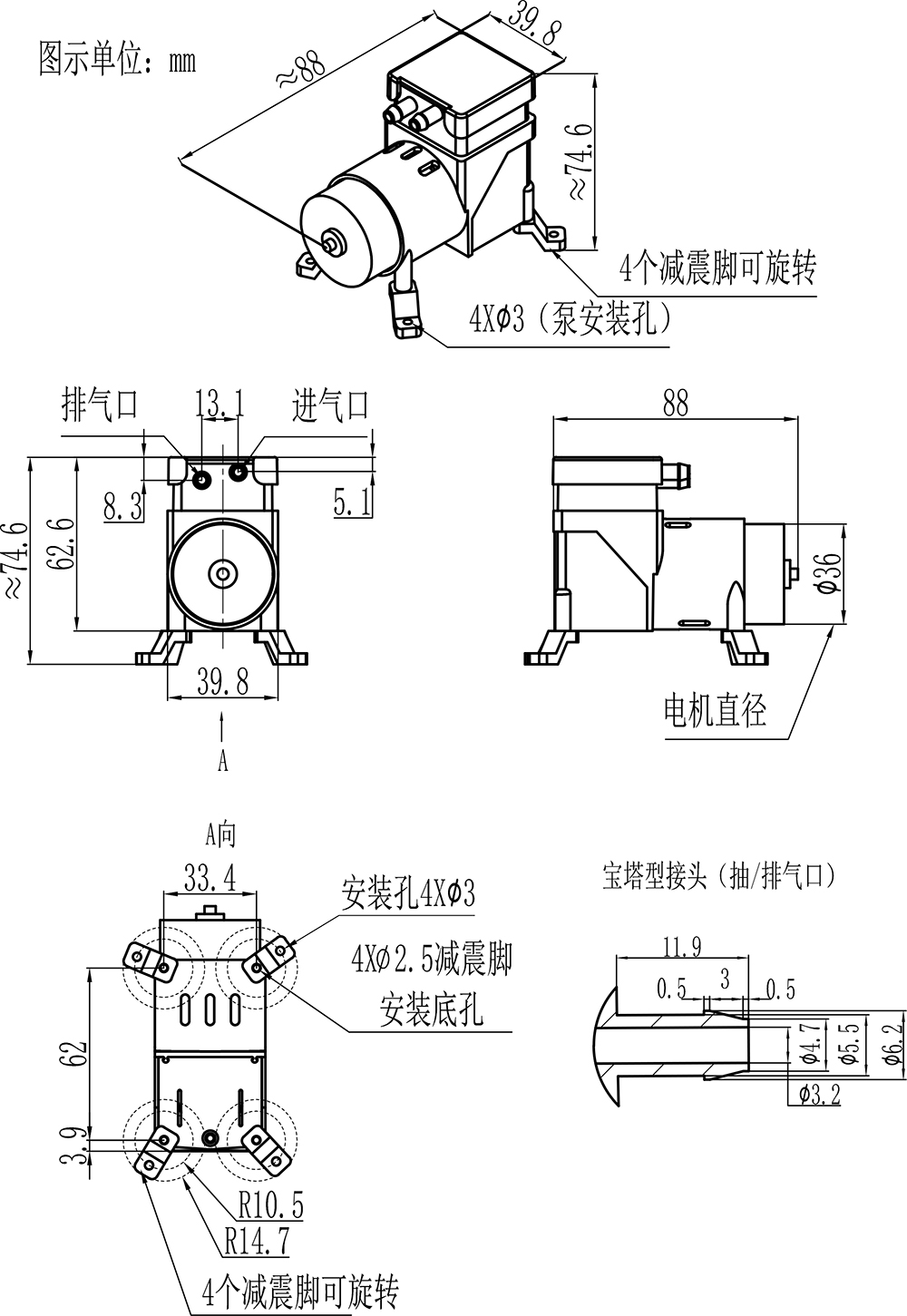

SVBY系列無刷調速微型真空泵-外形尺寸圖(以下圖示單位：mm)

安裝說明：

1、泵上螺釘不可拆卸，容易損壞；

2、安裝孔為自攻螺釘孔，不易反復擰緊、拆卸，不然會導致安裝松動、不可靠。

配件說明

該系列微型泵隨貨配件如下表：

配件	詳情
	1.過濾器：1個(贈送) (1)SVBY系列應該配：“小號過濾器GA6.0”； (2)用途：過濾氣體中的粉塵雜質，確保泵內部的精密氣密性元件正常工作，有效延長泵的壽命。 (3)允許工作介質溫度：0°C～80°C； (4)使用說明：過濾器連接泵的抽氣端。

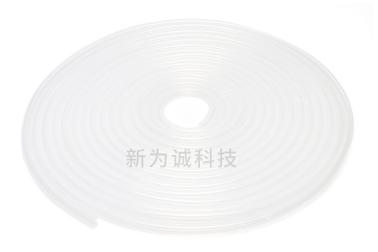

	2.硅膠管：(選配件，需要另外收費) 建議接管：∮4×∮8硅膠管

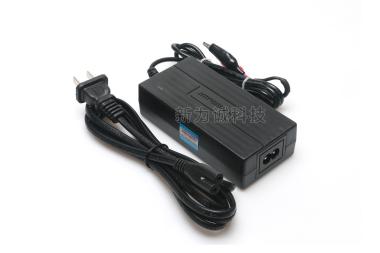

	3.開關直流穩壓電源：(選配件，需要另外收費) 規格：12V5A（12V泵）規格：24V3A（24V泵）

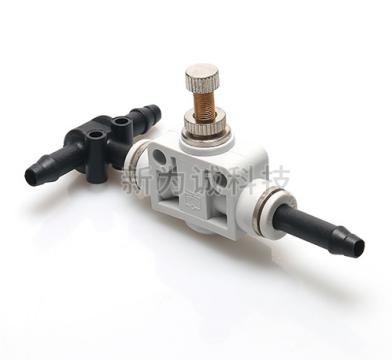

	4.F2A-3B7兩用調節閥：(選配件，需要另外收費) (1)原理：通過調節旋鈕，改變閥開口度，配合不同管路，可以達到調節微型泵負壓、正壓或者流量的目的； (2)注意：不能同時調負壓、正壓、流量，是同一時刻只能調三種參數之一。
