關鍵參數
型號 | 額定 電壓 （V DC） | 負載 電流 （A） | 功率 | 流量（L/min） | MAX相對 真空度 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
VFY90S | 24 | ＜0.5 | ＜12 | 9 | 5 | -90 |
VFY90M | 24 | ＜0.5 | ＜12 | 11 | 10 | -76 |
VFY90L | 24 | ＜0.5 | ＜12 | 15 | 11 | -79 |
對比：標準大氣壓 | 0 |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。

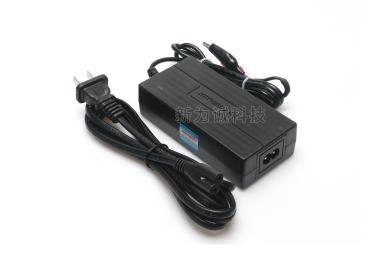

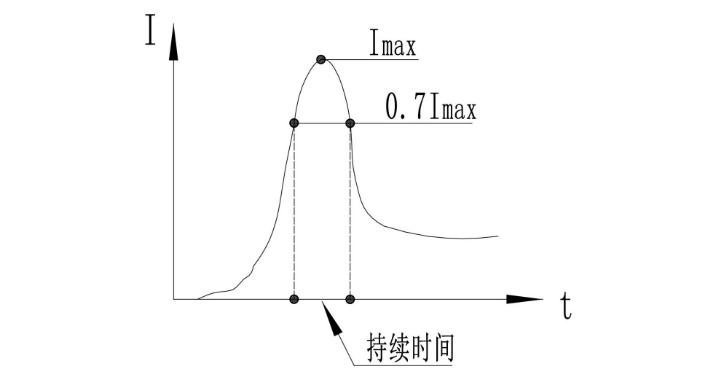

2、該系列微型泵啟動電流較大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：VFY90系列應超過10A，例如 24V10A以上；客戶配備的開關直流電源(過載能力要強)；否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-24V3A電源。
3、輸入電壓要求24V±10%，對于其他電壓、參數、防護、氣嘴朝向等要求，可以聯系定做。
4、目前VFY系列僅推出標準版，故默認無需備注“標準版”，其他版本暫時無計劃推出。
S—小流量型號，但負壓高；L—大流量型號；M-中流量型號；實例：VFY90L-24V；
5、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。

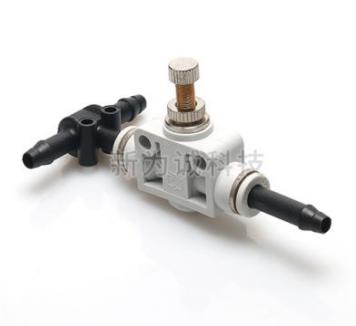

6、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值(測試前提：VFY系列采用長度約400mm的內5*外9mm硅膠管接在泵的抽氣端，其中VFY90L/M，必須采用出廠標配內徑約3.9mm的小三通...)，平均流量是用皂膜流量計測得的流量值；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))。

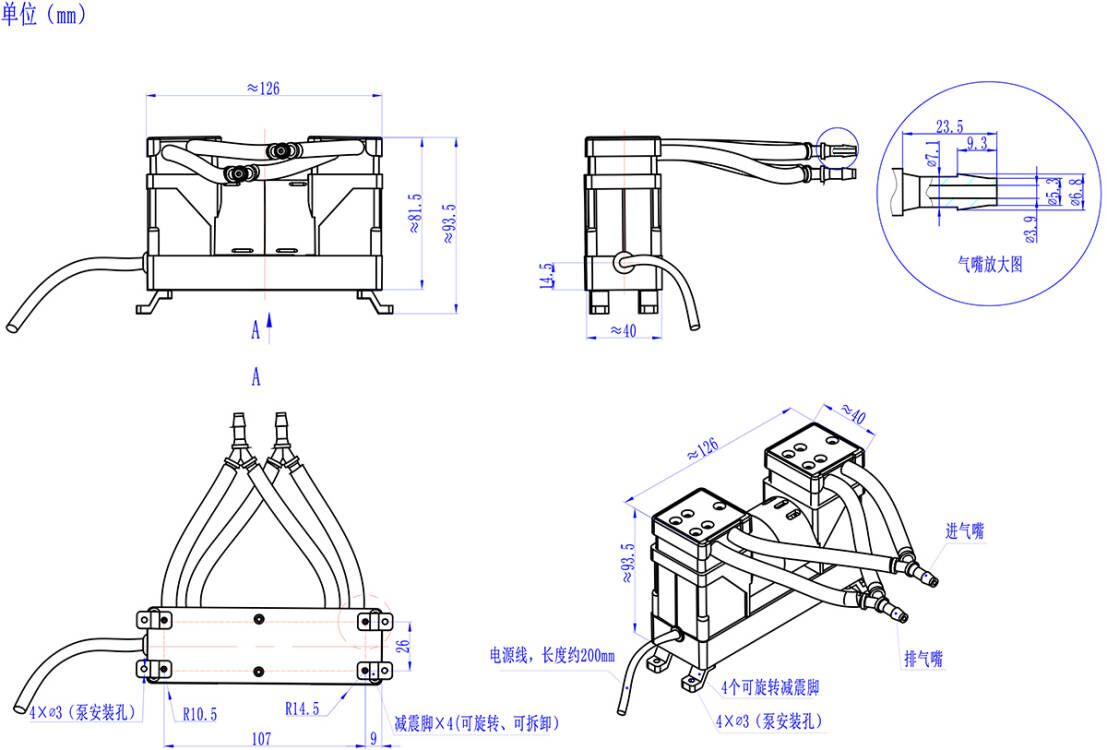

VFY90M：約126×70×100(含減震腳、Y型三通并聯兩組抽排氣嘴后，MIN包容體積，為方便安裝在較狹窄空間，優先保證寬度較窄)；
VFY90L：約126×85×155(含減震腳、Y型三通并聯兩組抽排氣嘴后，MIN包容體積，為方便安裝在較狹窄空間，優先保證寬度較窄)。

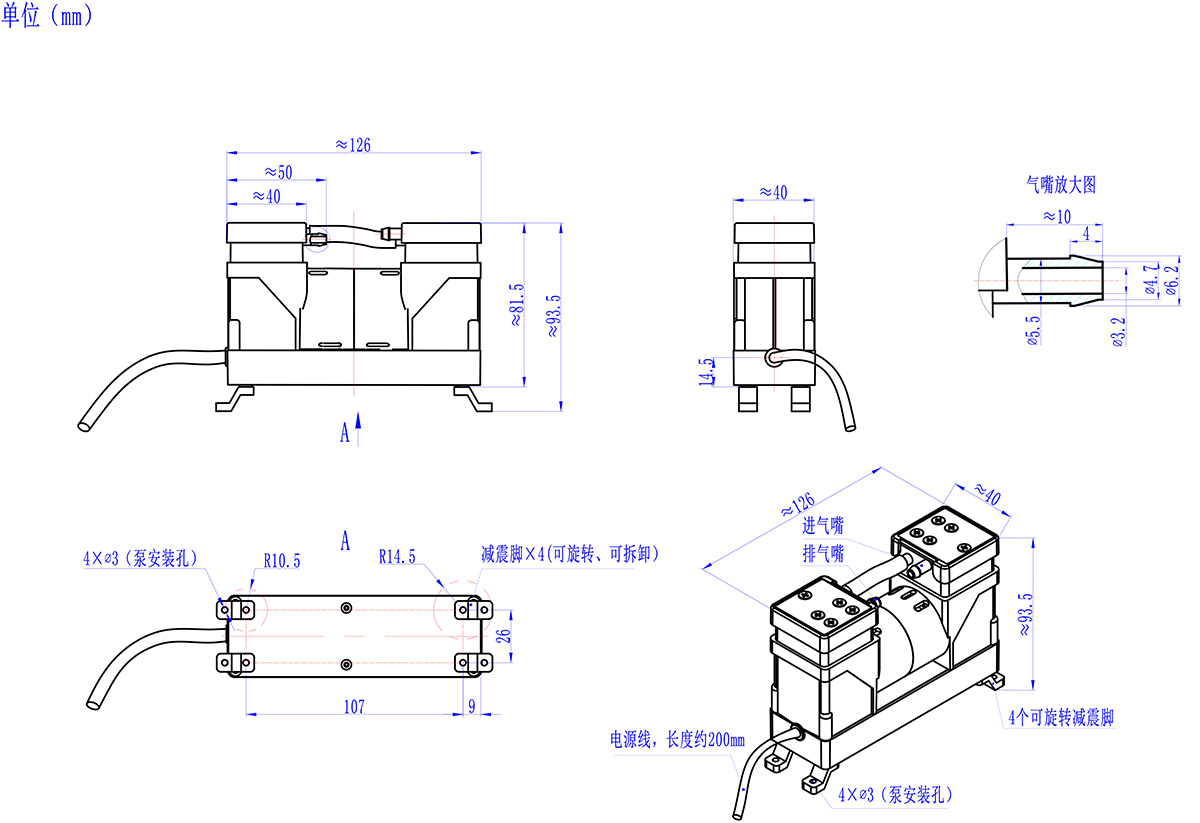

VFY90S：?3.2(內孔)×?6.2(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)；材質：尼龍。

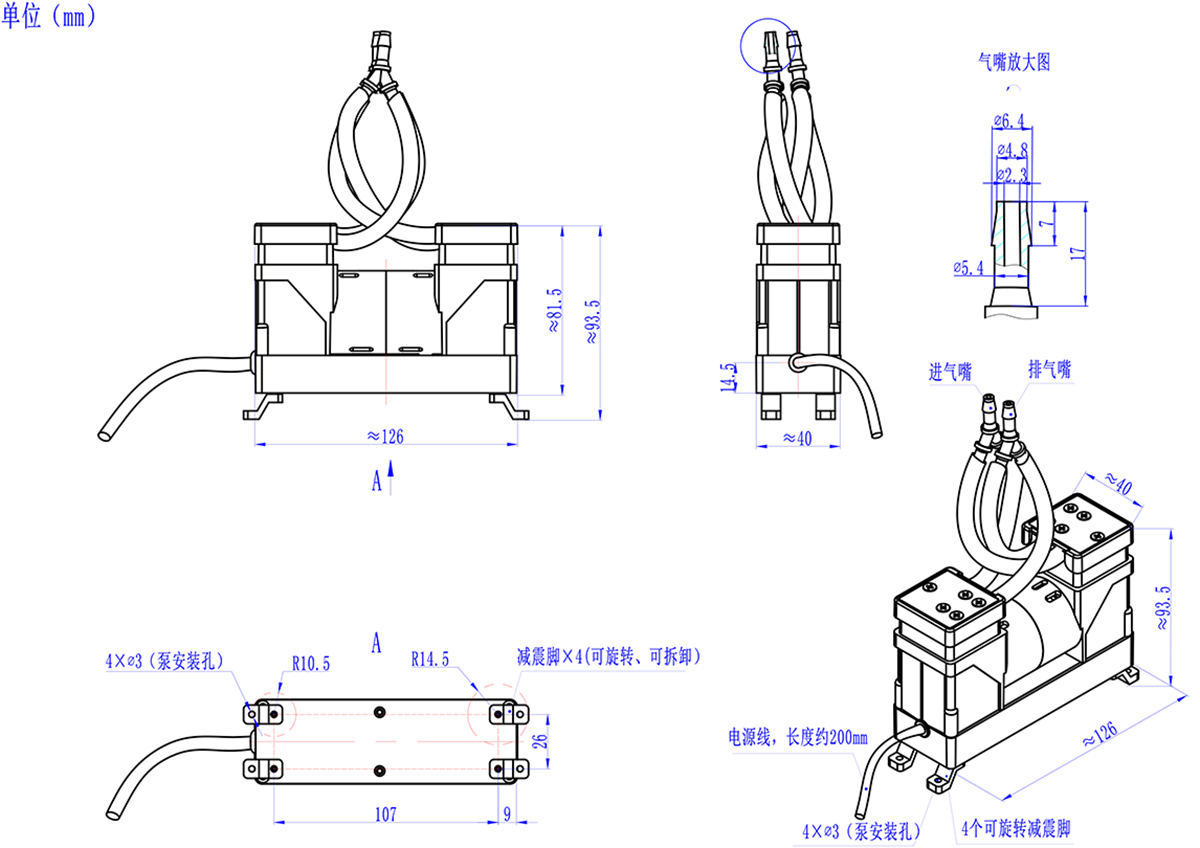

VFY90M/L泵：?3.9(內孔)×?6.8(外徑)，接口形狀：2段防滑凸起式；材質：PP。

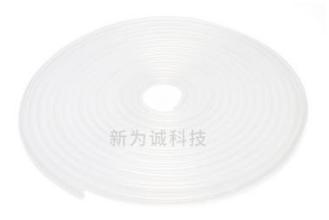

VFY90S：泵有兩組進出氣口，通過管路“串聯”使用，嚴禁去掉黑色管路，建議接：?4×?8硅膠管；
VFY90M/L：泵有兩組進出氣口，借助標配的Y型小三通，必須“并聯”使用，建議接：?4×?8硅膠管；
(5)泵體上有抽、排氣口標識，使用前請一定取下防塵帽，并注意Y型三通上與進出口標識對應關系，正確連接抽排氣管路。
可靠性壽命說明
型號 | 性能 | 壽命值（小時） |
VFY | 滿載壽命 | 持續測試中 |
空載壽命 | 持續測試中 |
電機壽命 | 15000小時 |
1、滿載壽命測試工況：封堵泵抽氣口，排氣口直通大氣，使泵工作在MAX負壓工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下，24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
5、關于壽命值，若實際工況優于新為誠測試工況，壽命將會延長。
6、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
工況
1、該系列產品按可承受的工作環境溫度分為低溫環境型、常溫環境型和高溫環境型三種。未特別注明的為常溫環境型。低溫環境型、高溫環境型需定做并特別注明，如VFY90S-24V(高溫環境型)。
工作環境的相對濕度≤90%，無結露。泵不宜在室外日曬，應在清潔、通風、無腐蝕的環境中工作。
類 別 | 允許的工作環境溫度范圍 | 注意事項 |
低溫環境型 | -10℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
常溫環境型 | 0℃～40℃ |
高溫環境型 | 0℃～55℃ |
2、介質：輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。
該系列產品按可承受的介質溫度分為常溫介質型和高溫介質型兩種。未特別注明的為常溫介質型。高溫介質型需定做并特別注明，如VFY90S-24V(高溫介質型)。
類 別 | 允許的介質溫度 | 注意事項 |
常溫介質型 | 0℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
高溫介質型 | 0℃～100℃ |
選型注意
(1)泵的抽氣端可以帶大負載，甚至完全堵塞，均屬正常工作。
(2)泵的排氣端必須保持通暢，不能有負載，否則請選擇?F25N?或?SFNY或F35?或F50或F60?系列產品。
2、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該無刷微型氣泵。本身就屬于低電磁干擾產品，其低干擾性能還要優于有刷電機定做的低電磁干擾型號。
3、真空度值越小抽吸能力越強，詳見微型真空泵常識。
4、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們全部簡稱“流量”。
參數曲線
真空度-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

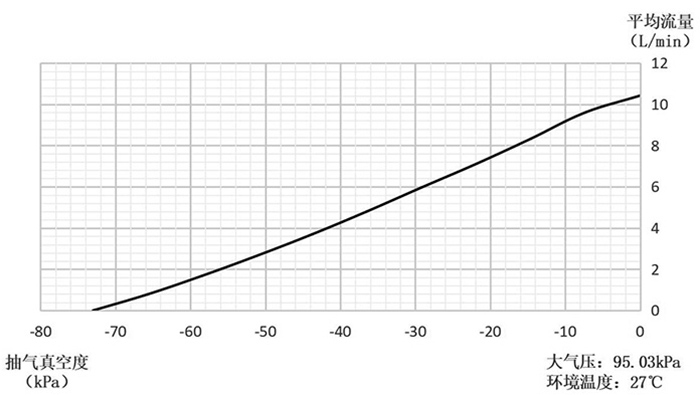

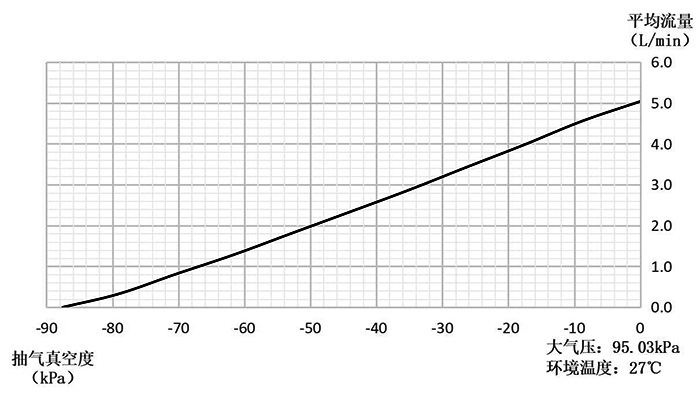

(1)VFY90S流量-壓力曲線圖(流量-負壓曲線)

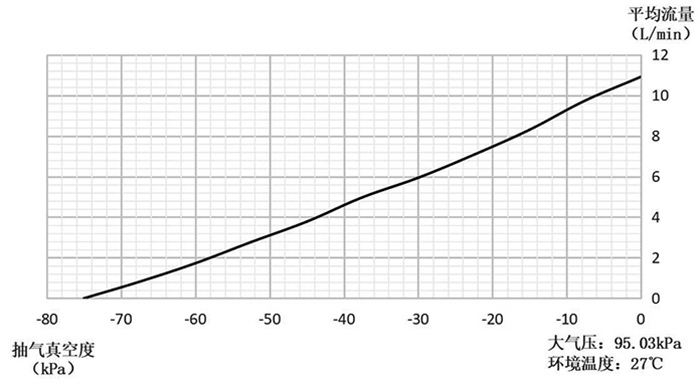

(2)VFY90M流量-壓力曲線圖(流量-負壓曲線)
(3)VFY90L流量-壓力曲線圖(流量-負壓曲線)
1.以上壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線為統計數值，僅作為用戶確認工作點技術參考，不作為產品驗收依據！
2.曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減。
