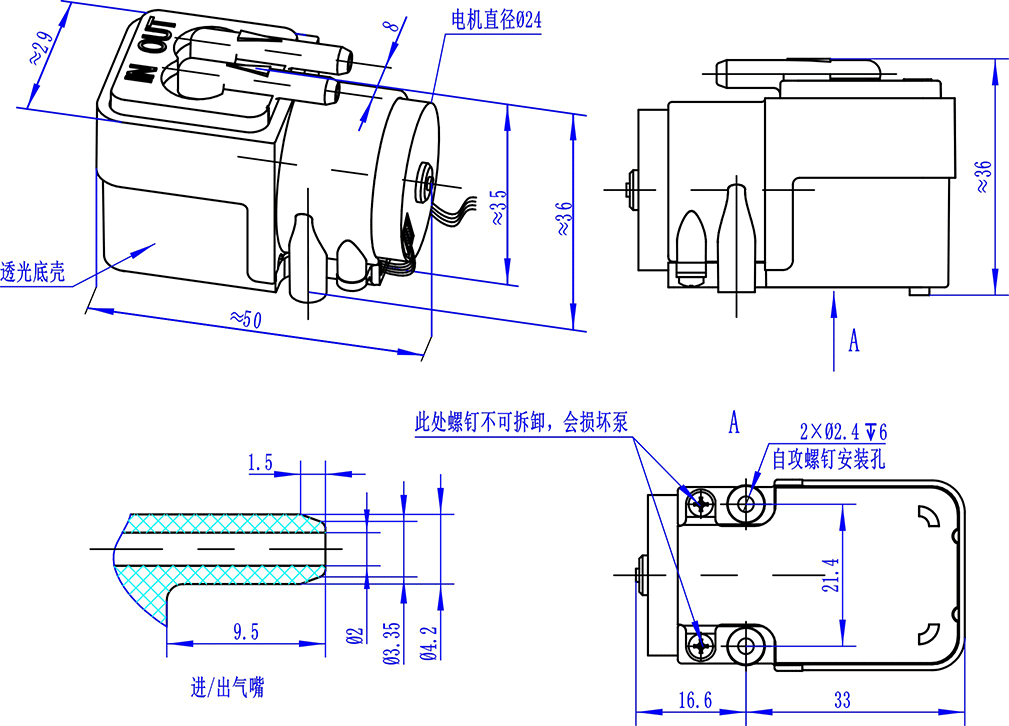

信號定義
接線說明為本產品外接供電和信號線纜連接說明，本產品出廠標配連接線纜，線纜定義用顏色進行區分。
1、泵電機引線共3根(簡化版無黃線)或4根(標準版或品質版)，接線及使用說明如下表。
序號 | 引線顏色 | 信號名稱 | 功能 | 信號定義 | 其他說明 |
|---|
1 | 紅 | Vm | 電源正極 | +3.2V～+6V | 電壓不允許超過6V，否則會燒壞電機，導致保修失效！ |
2 | 黑 | GND | 電源負極，地 | | 可直接利用5V通斷電控制泵啟停較簡單，不會影響泵的壽命。 |
3 | 白 | PWM | 脈寬調速（PWM） | 脈沖寬度調制信號，低電平有效； 0V≤低電平≤0.8V 啟動 2V≤高電平≤5V 停止 載頻范圍：15KHz～25KHz | 頻率選定在15KHz～25KHz范圍內的一個值后不再改變，通過改變占空比調速。不能用該端口來控制泵的啟停。 |
4 | 黃 | FG | FG反饋信號 | 電機轉速反饋信號為3.3V 的脈沖信號，電機每轉一周輸出6個脈沖 | 簡化版不具備轉速反饋功能，也無此線 |
??例如，用信號發生器輸出一個方波信號，高電平為5V，必須設置直流偏置電壓為2.5V(相當于設置了低電平為0V)，來保證不出現負電壓(負電壓會燒毀泵的電機！)，頻率固定在20KHz，信號發生器正極接W24D泵的白線；負極接黑線(電源負極，公共負極)，初始低電平占空比為80%(不宜過低，萬一負載較大，有可能啟動不了，而不是不能調速)，可調節占空比改變電機轉速，占空比和轉速成正比(如果是高電平的占空比，那就是和轉速成反比)......
2、如果簡化版、標準版、品質版無需調速和轉速反饋，可以按如下接線：

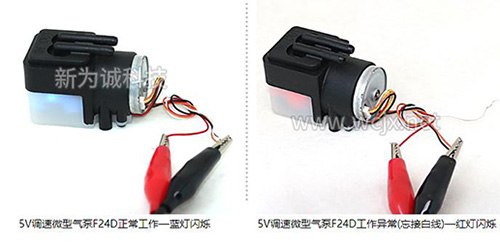

電機引線 | 連接方法 | 備注 |
紅線 | 電源正極 | 白線不可懸空，否則可能導致故障，甚至燒毀電機，這類故障將失去免費質保！ 簡化版無黃線，標準版、品質版如不需要轉速反饋，黃線需要絕緣包扎！ |
黑線 | 電源負極 |
白線 |
(1)請完全按上表連接！否則可能燒毀，造成保修失效！
(2)隨著產品功能增加，接線也會增加，此表也將更新。
邏輯接線圖

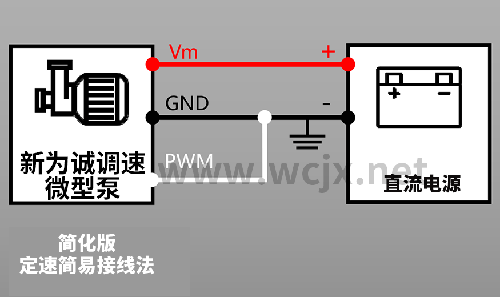

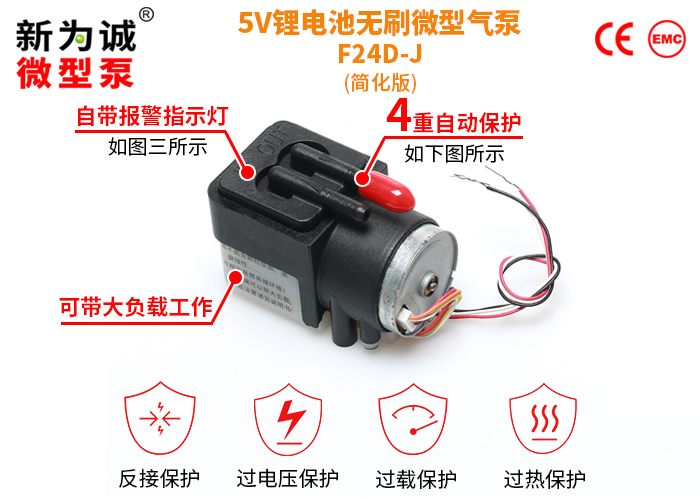

(1)簡化版定速簡易接線法：
說明：當不需要使用到調速功能時，可以將白色連接線PWM輸入信號和黑色連接線一起接地，微型泵將以額定轉速進行工作。
圖5-1簡化版定速簡易接線

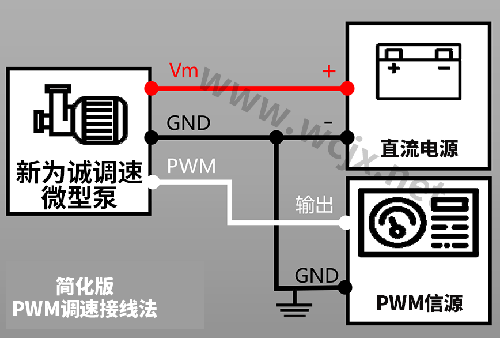

(2)簡化版PWM調速接線法：
說明：當需要使用PWM調速功能時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接。
圖5-2簡化版PWM調速接線

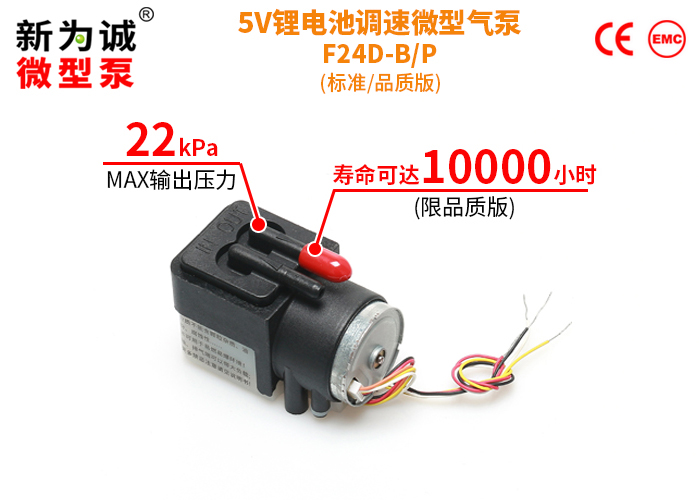

2、標準版、品質版如何接線：

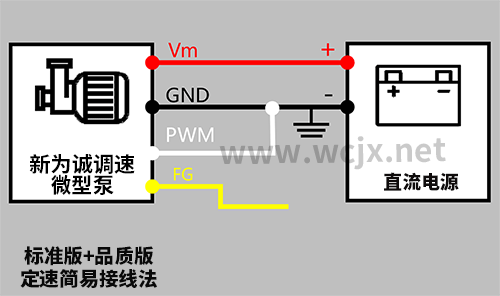

(1)標準版、品質版定速簡易接線法：
說明：當不需要使用到調速功能時，可以將白色連接線PWM輸入信號和黑色連接線一起接地，黃線絕緣包扎，微型泵將以額定轉速進行工作。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。
圖5-3標準版、品質版定速簡易接線

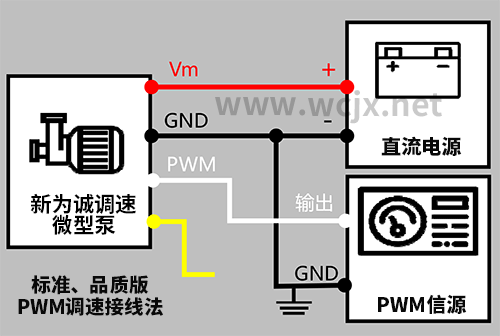

(2)標準版、品質版PWM調速接線法：
說明:當需要使用PWM調速功能時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接。若不需要監控轉速反饋信號時，需將FG信號絕緣包扎。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。
圖5-4標準版、品質版PWM調速接線

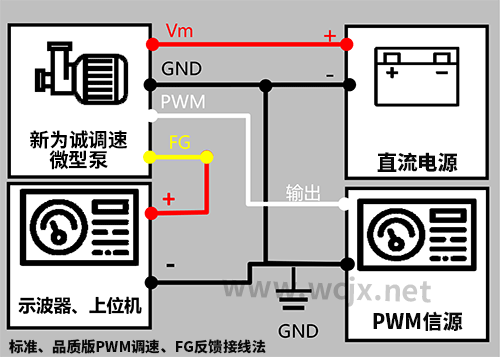

(3)標準版、品質版PWM調速、FG反饋接線法：
說明：當需要使用PWM調速功能并得知FG反饋時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器）和示波器或上位機，將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接，黃色FG反饋信號線纜連接示波器探頭或上位機輸入，示波器或上位機接地線連接黑色地線。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。
特別提醒：V24D系列、F24D系列、W24D20的標準版、品質版，實際內部帶有一塊電路板，已做了上拉電阻等處理，所以可直接接示波器的正極或上位機的正極即可！無需再外接上拉電阻(如下圖)！
圖5-5標準版、品質版PWM調速、FG反饋接線
