關鍵參數
型號 | 額定 電壓 （V DC） | 負載 電流 （A） | 額定功率 | 流量（L/min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） |
|---|
(W) | 峰值 流量 | 平均 流量 |
|---|
F25N170.95 | 12 | ≤0.17 | ≤2.04 | ≥1.3 | ≥0.95 | ≥-15 | ≥17 |
F25N100.5 | 12 | ≤0.12 | ≤1.44 | ≥0.8 | ≥0.5 | ≥-9 | ≥10 |
F25NB170.95 | 12 | ≤0.17 | ≤2.04 | ≥1.1 | ≥0.7 | ≥-15 | ≥17 |
1、輸入電壓要求12V±10%，所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的開關直流穩壓電源。

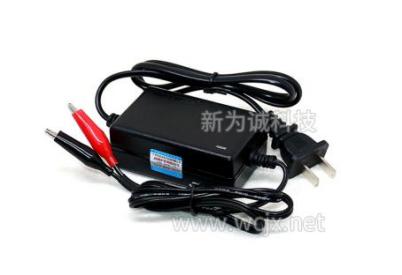

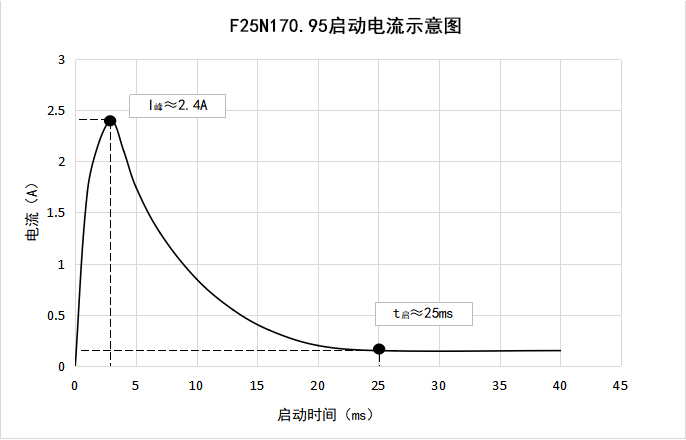

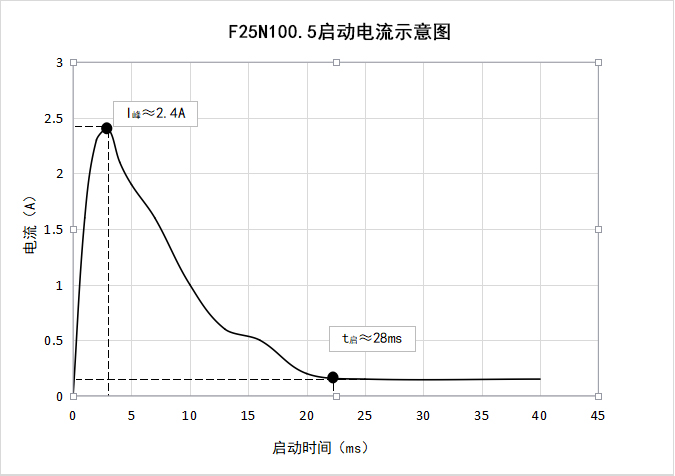

2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 2A，例如 12V2A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，推薦我司專門定做的12V2A電源。
(1)性能、壽命、生產工藝、調試等不同，可分為簡化版、標準版、品質版；
①型號中帶有后綴“B”的，可定做耐腐蝕材質(隔膜/單向閥材質：FKM(氟橡膠))；
②無后綴的，默認為：隔膜/單向閥材質：EPDM。
(3)【實例】(訂購時，請一定注明版本后綴！)：
①F25N170.95-12V(簡化版)，意為F25N系列氣泵中，簡化版，DC 12V供電；
②F25N100.5-12V(品質版)，意為F25N系列氣泵中，品質版，DC 12V供電，壽命MAX長，品質MAX好產品。
③F25NB170.95-12V(標準版)，意為F25N系列氣泵中，定做隔膜/單向閥材質為FKM(氟橡膠)，標準版，DC 12V供電。
4、如無特別說明，技術參數均是在25℃、標準大氣壓101kpa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
5、表中參數是在電機MAX轉速時測得。當轉速變化時，壓力/真空度基本不變；
6、表中參數均在標配接口下測得，若選配其他類型接口，參數可能會發生小幅改變；
7、表中峰值流量特指用是指用去掉了針型閥的玻璃轉子流量計測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因原理等原因會導致較大誤差(這不是微型泵的問題)；

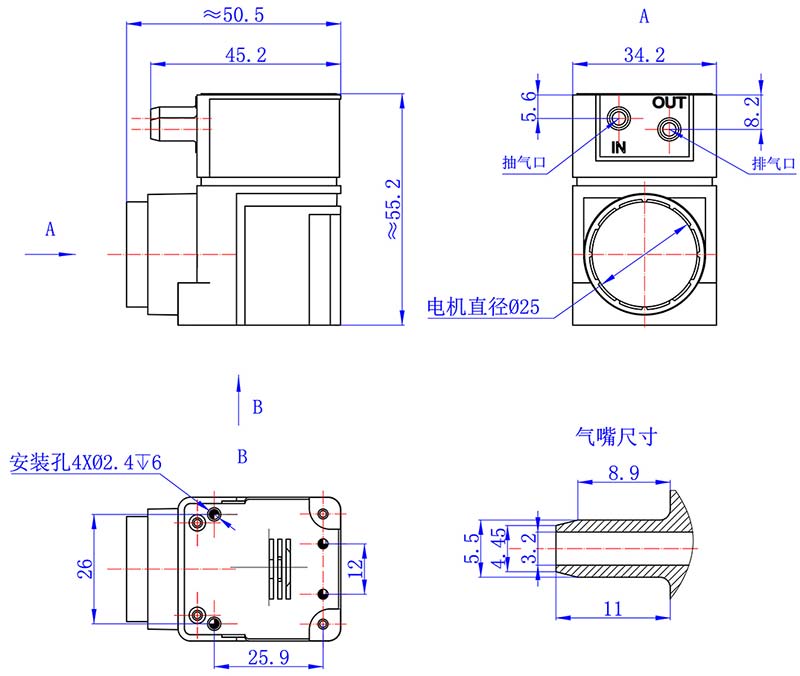

(1)體積(長x寬x高，單位：mm)：51×35×56(不含橡膠腳墊，如果含橡膠腳墊約68mm高)；
(2)抽、排氣嘴尺寸：?3.2(內孔)×?5.5(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)；

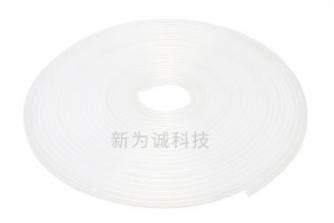

(3)建議接管：?4×?8硅膠管；重量：95克。
(4)抽、排氣嘴有標簽或模具指示(in/out)，使用前請一定取下防塵帽。
版本說明
該微型泵分為3種版本：簡化版、標準版、品質版；
性能 版本 | 簡化版 | 標準版 | 品質版 |
壽 命 | ★★ | ★★★ | ★★★★ |
噪 音 | ★ | ★★ | ★★★ |
可靠性 | ★ | ★★ | ★★★ |
參數一致性 | ★ | ★★ | ★★★ |
是否應用特殊降噪技術 | × | √ | √ |
調速器 | 可匹配TAA01型 調速器 | 可匹配TWS-1、TWS-2、TS-E12型 調速器 |
(1)★越多，代表此項性能越好；以上對比不代表簡化版不好，僅供客戶直觀對比參考，特此說明!
(2)特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：所以噪音分貝數從理論上來說，品質版＜標準版＜簡化版(個體差異除外)，詳詢客服。
雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！
可靠壽命性說明
型號 | 壽命值（小時） | 簡化版 | 標準版 | 品質版 |
F25N | 滿載壽命 | 5000 | 8000 | 12000 |
空載壽命 | 8000 | 12000 | 18000 |
電機壽命 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況：封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX壓力工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5~33℃，隨氣候波動，環境相對濕度50%~85%，隨氣候波動；
5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
工況
1、環境：泵的工作的環境溫度為0℃～50℃，泵不宜在室外日曬，應在清潔、通風的環境中工作。
2、介質：泵抽氣的介質溫度為0℃～50℃，所抽取的氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。
該系列產品按可承受的介質氣體溫度分為常溫介質型(簡稱“常溫型”)和高溫介質型(簡稱“高溫型”)兩種。未特別注明的為常溫型。
對介質溫度有特殊要求的客戶，可定做高溫型，但F25N僅標準版、品質版可定做高溫型，簡化版無法定做！訂購高溫型產品需特別標明，如F25N100.5-12V(標準版+高溫介質型)
類 別 | 允許的介質溫度 | 注意事項 |
常溫介質型 （簡化版、標準版、品質版） | 0℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
高溫介質型 （標準版、品質版） | 0℃～100℃ |
選型注意
1、負載：抽氣口和排氣口皆可帶滿負載運行（即堵塞氣口），但施加的負載負壓或正壓必須≤對應的MAX負壓或MAX輸出壓力(正壓)。
2、泵抽、排氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！
3、真空度值越小抽吸能力越強，詳見微型真空泵常識。
4、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們?nèi)亢喎Q“流量”。
參數曲線
壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

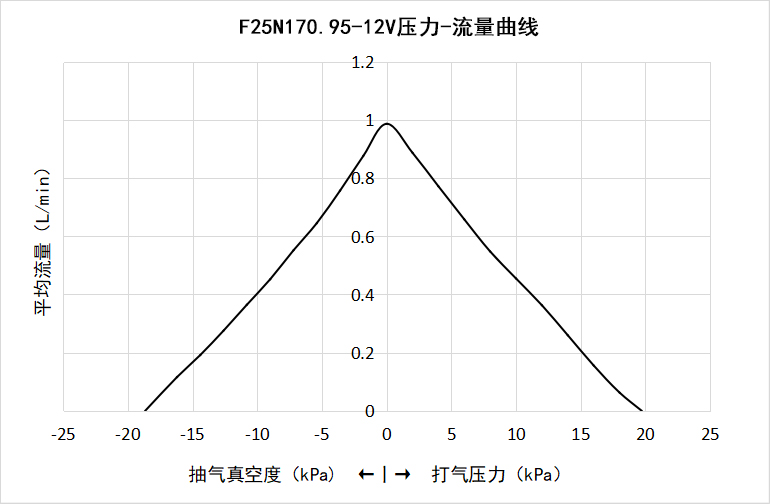

(1)F25N170.95-12V壓力-流量曲線圖
(1)曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減；
(2)本曲線數值僅供參考，不作產品驗收依據。
