關鍵參數
型號 | 額定 電壓 | 負載電流 | 功率 | 開口流量 | 吸程 | 關斷壓力 | MAX輸出 壓力 | 體積 (MAX外形) | 重量 |
(V DC) | (A) | (W) | (L/min) | (M) | (Bar/MPa) | (Bar/MPa) | (mm) | (Kg) |
PSP7050X | 12 | ≤4.5 | ≤54.0 | 5 | 約2.5 | 6.2/0.62 | 7.0/0.7 (短接壓力 開關后) | 177×100×75 | 約1.2 |
24 | ≤2.5 | ≤60.0 |
一般指水泵、液泵，特別是微型水泵、微型液泵在出水口沒有壓力(即沒有受到閥門、噴嘴、變細的管子等等一類負載的阻力情況下，不需要泵輸出相應的壓力來克服這種阻力)時，也即“敞口”、“開口”時，泵能提供的MAX流量。
一旦存在如上的負載，泵的流量就會衰減，達不到MAX流量。但相應的，泵的輸出壓力也會增加，從而滿足噴霧、增壓、洗車、水循環、水轉移、提升、沖洗等用途，廣泛應用于實驗室、環保、醫療等領域。一般的水泵都有一個流量-壓力曲線(也叫Q-P曲線或Q-H曲線)。二者呈類似反比例的關系。
2.吸程：自吸的高度就叫“吸程”，也叫“MAX自吸高度”，單位一般是“米”。
即泵在不加引水的情況下，能自動將水吸上來的MAX高度(泵抽水口距離待抽液面的垂直距離)。新為誠的微型水泵絕大部分都是自吸水泵，所標吸程均指這種情況。有些離心式的水泵就沒有自吸能力，第一次使用必須加引水才行。有的隔膜水泵雖然也有自吸能力，但標的“吸程”往往與“進水管里全部是空氣”下能抽起水的垂直高度有差距，這點請注意。
一旦存在如上的負載，泵的流量就會衰減，達不到MAX流量。但相應的，泵的輸出壓力也會增加，從而滿足噴霧、增壓、洗車、水循環、水轉移、提升、沖洗等用途，廣泛應用于實驗室、環保、醫療等領域。一般的水泵都有一個流量-壓力曲線(也叫Q-P曲線或Q-H曲線)。二者呈類似反比例的關系。
3.MAX輸出壓力：也叫“MAX關斷壓力”。
泵運行過程中，排水端受到阻力或接了大負載，就會表現出輸出壓力，來克服這種阻力，當這個壓力到了一定程度，為避免壓力過大造成泵內部元件損壞，隨機的壓力保護開關就會啟動，讓泵停機(帶有過壓保護型號)或自動泄壓(帶有泄壓保護型號)。此時的壓力就叫泵的“MAX輸出壓力”。例如PSP7050X的MAX輸出壓力可達7公斤，就是泵排水口接近堵死時才能達到的壓力，而排水口什么負載都沒接時，是達不到這么高的壓力的。

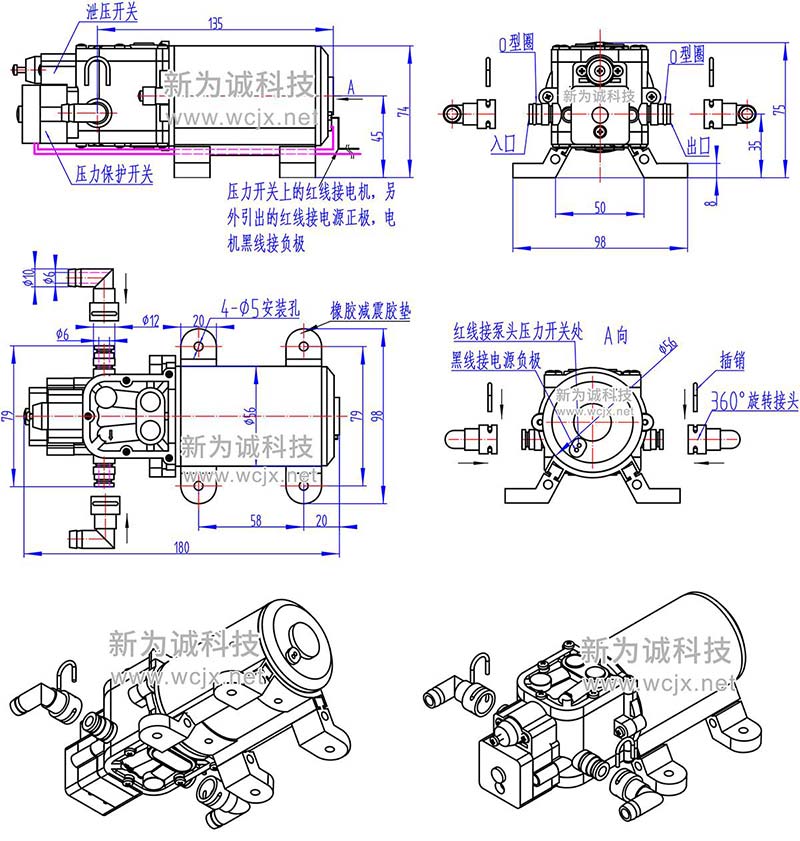

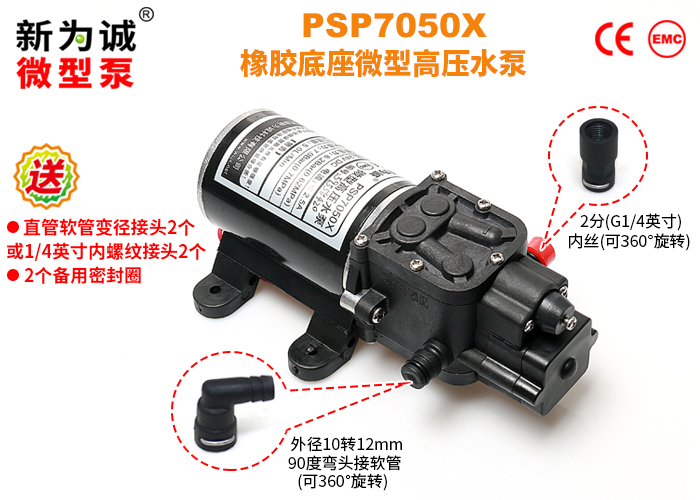

a.泵體接新為誠贈送的2分內絲接頭時：
?對外連接建議接管，G1/4英寸外螺紋硬管(如常見凈水器等使用的2分外絲轉快插接頭)
b.泵體接360度旋轉彎頭時：
?對外連接寶塔接頭尺寸：?6(內孔)×?10(外徑)，接口形式：倒寶塔(階梯式)；
建議接管：內徑＜10mm 的水管(如內徑8mm外徑12mm的耐壓樹脂管等)；
c.泵體不接任何接頭，只是利用泵體自帶接頭時：
?接頭尺寸：?6(內孔)×?12(外徑)，接口形式：防滑凸起式；新為誠
?建議接管：內徑＜12mm 的水管(如內徑10mm外徑16mm的耐壓樹脂管等)；
(2)注意：需要高壓力時，要配大于承受壓力的水管，避免水管脹破，保證安全！

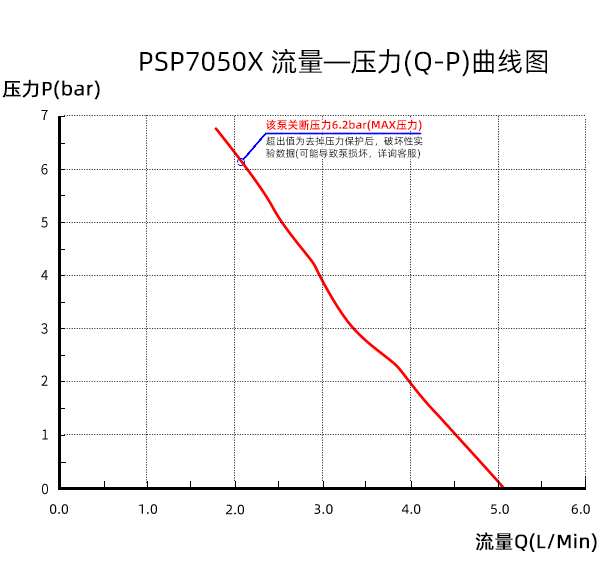

流量壓力曲線圖
一般的隔膜式微型水泵，它的流量和輸出壓力并不是流量越大、壓力越大的，而是呈現一種類似反比例的關系，即流量越小時，壓力反而越大；壓力越小，流量越大；微型水泵領域，是通過流量和揚程(即壓力)之間的一個曲線關系圖，來獲取某一壓力下，微型水泵的對應流量，或者反過來，已知流量，看對應壓力，作為系統設計參考的。這個圖就叫“流量壓力曲線圖(Q-P曲線圖)”或者“流量揚程曲線圖(Q-H曲線圖)”一般微型高壓水泵或自吸水泵等壓力較高的，用前者；而微型水氣兩用泵、微型潛水泵等壓力較低產品用后者。
本型號流量-壓力曲線圖說明：?
對PSP7050X來說，“流量”和“壓力”兩個參數呈類似反比例的關系，請參見下圖：
1）當出水口壓力達到壓力開關關斷閥值6.2公斤（比如在出水口安有閥門，且閥門完全關閉，泵出水口被堵死）時，流量MIN為0。此時，為避免壓力過大，對新為誠泵內部造成損壞，隨泵的壓力保護開關會起作用，使泵停機(此為正常現象)。當壓力小于泵的關斷壓力時，泵又會自動重新啟動；?
2）如果短接過壓開關，使用泄壓開關，當出水口壓力達到壓力開關關斷閥值7公斤（比如在出水口安有閥門，且閥門完全關閉，泵出水口被堵死）時，流量MIN(但不為零)；因?yàn)楸脙?nèi)部有泄壓保護開關，會將超過7公斤的壓力自動卸掉，所以壓力MAX可以達到7公斤，但此時泵不會自動停機，而是以MAX約7公斤壓力工作......
當新為誠水泵沒帶負載，或負載很小(如僅僅用做水循環，且管路很短，出水口沒壓力、未輸出揚程時)，流量才能達到MAX(約5L/M)。
1、由于測試管路元件有阻力，從而導致流量的衰減，曲線MAX平均流量可能會略低于標稱值；
2、本曲線數值僅供參考，不作產品驗收依據。
