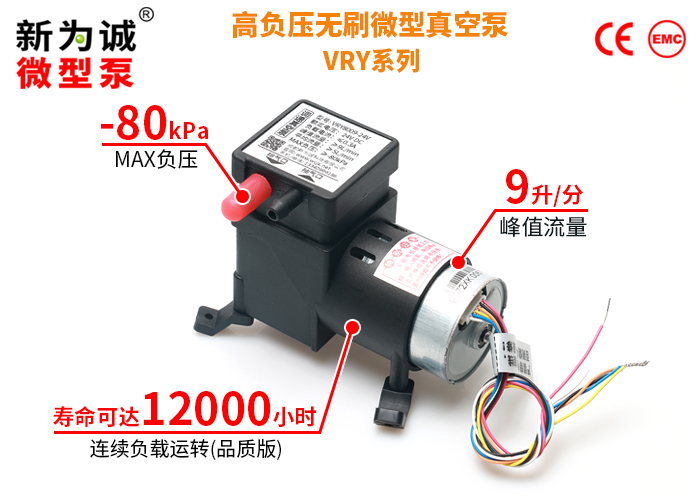

關鍵參數
型號 | 額定電壓 （V DC） | 負載電流 （A） | 功率 | 流量（L/min） | MAX相對 真空度 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
VRY8009 | 24 | ≤0.3 | ≤7.2 | ≥9 | ≥5 | ≥-80 |
1、該系列微型泵均使用直流電源，輸入電壓要求：DC 24V±5%(24V型號泵)、DC 12V±10%(12V型號泵)；所需直流穩壓電源為選配件，客戶需自配，或也可從我司購買定做好的電源。

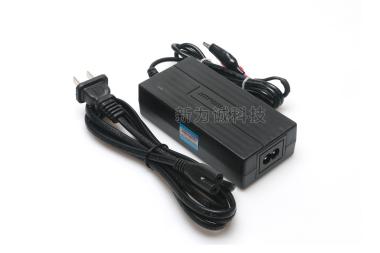

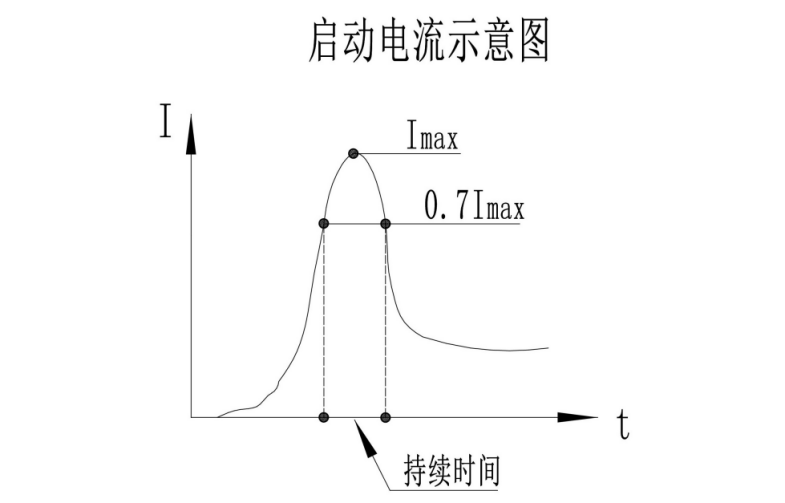

2、該系列微型泵啟動電流較大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 3A，例如 24V4A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-12V5A、JF-24V3A電源。
3、版本說明：
(1)版本：該微型泵根據部件質量、品控要求的不同等分為3個版本，簡化版、標準版、品質版；例如VRY8009-24V(品質版)；

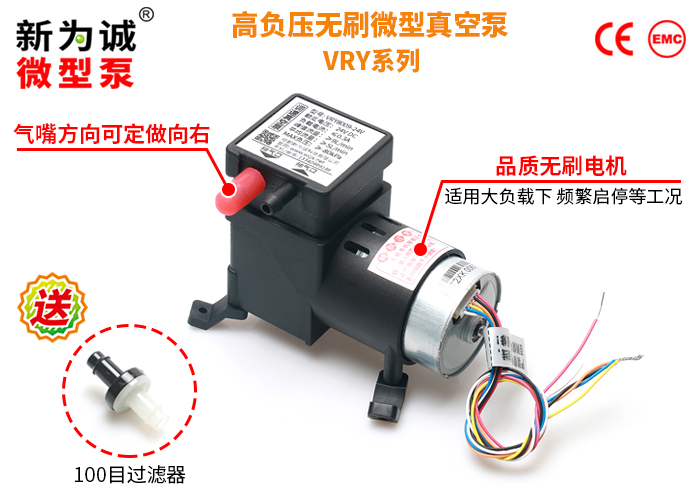

(2)氣嘴：VRY系列有兩種朝向，面向電機有接線端子一面，氣嘴位于電機左側的(也是出廠時默認)，可以用備注碼“Z”標示，也可以不標示)；氣嘴位于電機右側的，必須用備注碼“Y”表示。
實例：VRY8009-24V(標準版)：就表示VRY8009的氣嘴向左，標準版，24V DC電壓；故訂購時，請一定注明具體版本后綴及備注碼！
4、如無特別說明，技術參數均是在20℃、標準大氣壓101kPa的條件下的測定值；
5、表中參數是在電機MAX轉速時測得。當轉速變化時，壓力/真空度基本不變；
6、表中參數均在標配接口下測得，若選配其他類型接口，參數可能會發生小幅改變；
7、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因原理等原因會導致較大誤差(這不是微型泵的問題)。

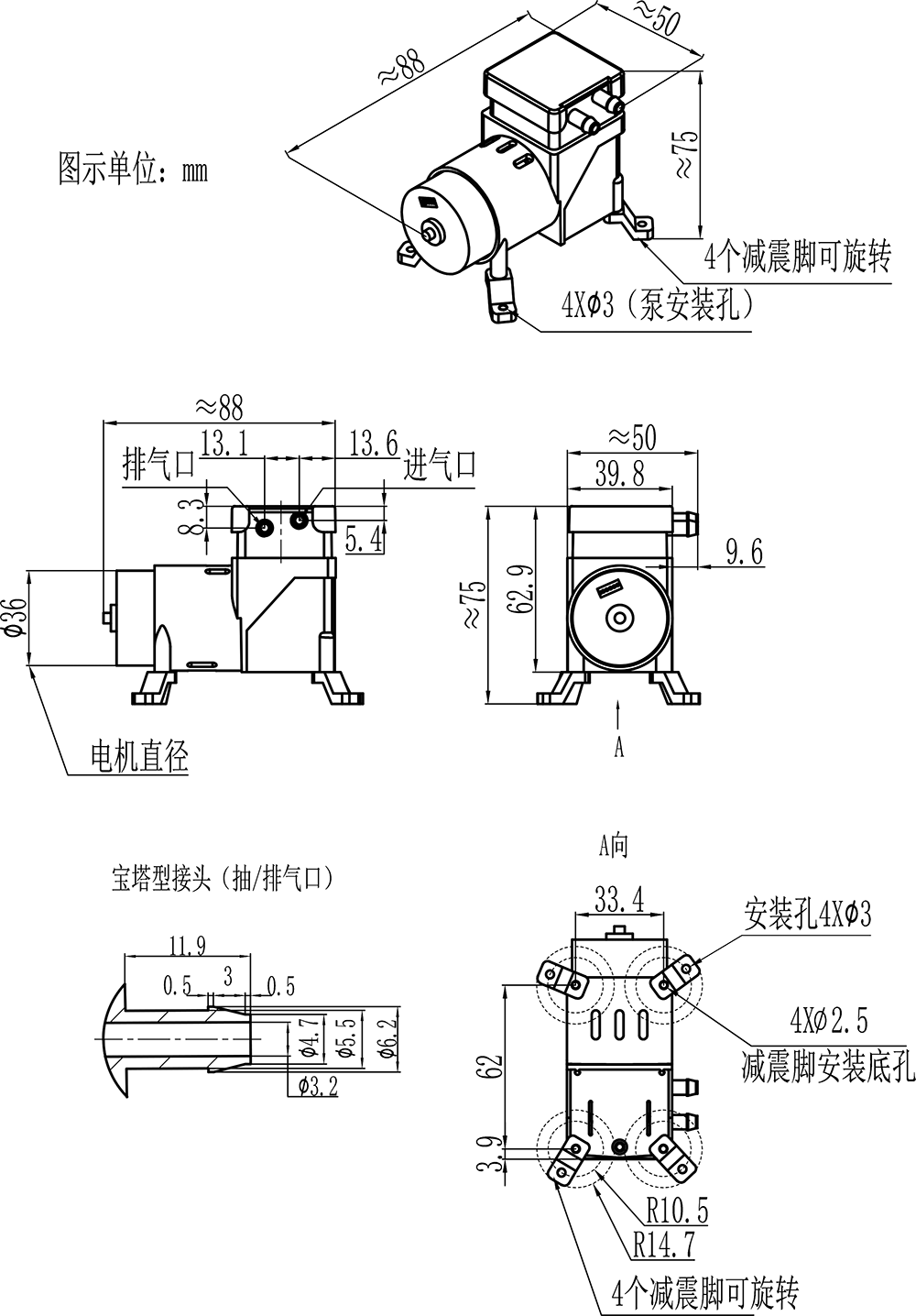

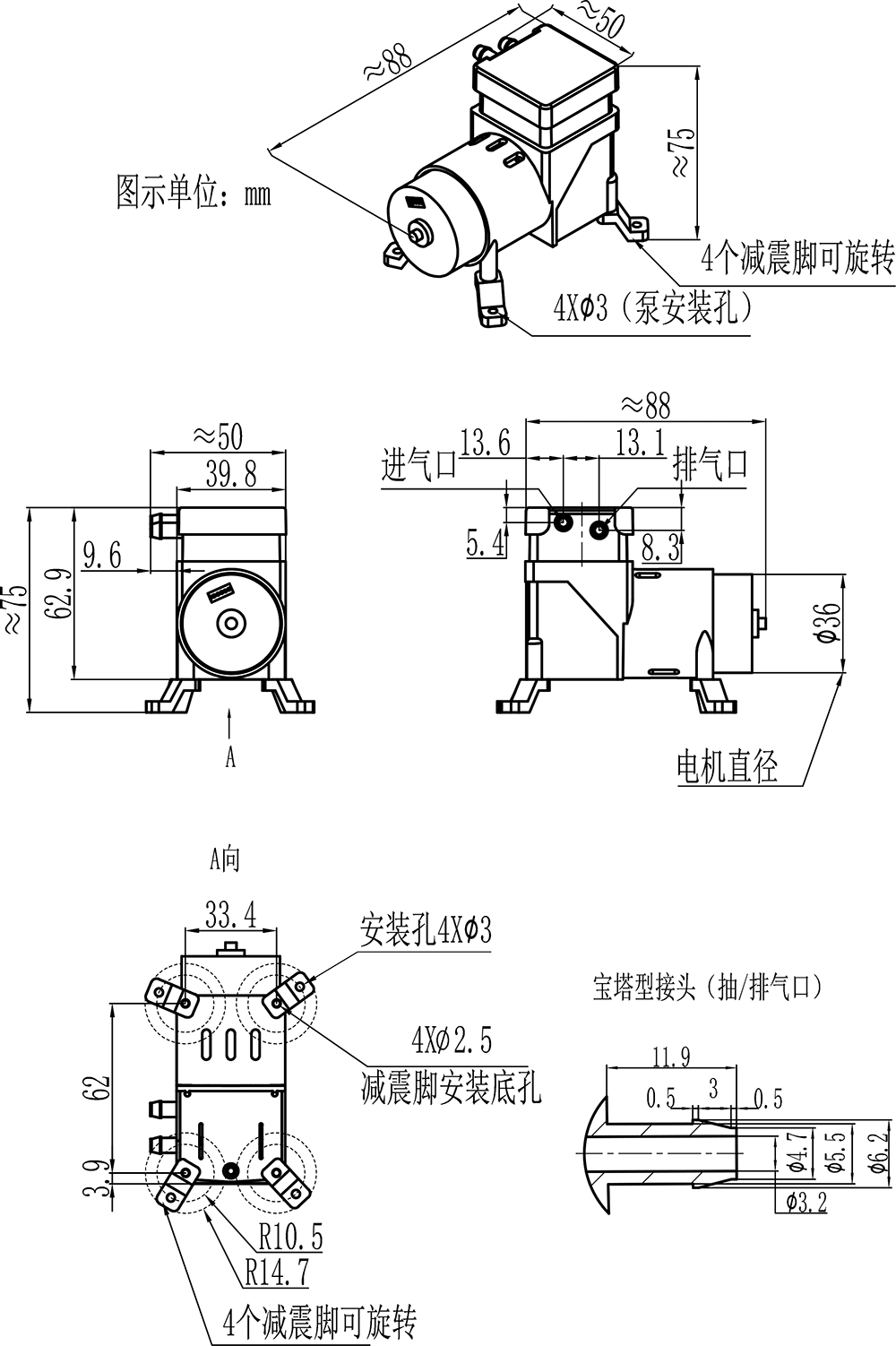

1）泵體積(長×寬×高，包容尺寸，單位mm)：88×50×75(含減震腳)；
2）抽、排氣嘴尺寸：?4.7(內孔)×?6.2(外徑) 接口形狀：防滑凸起式(抽排氣嘴一樣)；材質：默認增強尼龍；

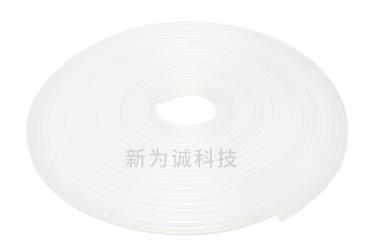

3）建議接管：?4×?8硅膠管；重量：240克。
4）抽、排氣嘴有標簽或模具指示(in/out)，使用前請一定取下防塵帽。
可靠性壽命說明
型號 | 壽命值（小時） | 簡化版 | 標準版 | 品質版 |
VRY | 滿載壽命 | 5000 | 8000 | 12000 |
空載壽命 | 8000 | 12000 | 18000 |
電機壽命 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況：封堵抽氣口，使泵工作在MAX壓力工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣孔直通大氣，使泵工作在常壓下24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
工況
1、環境：該系列產品按可承受的工作環境溫度分為低溫環境型、常溫環境型和高溫環境型三種。未特別注明的為常溫環境型。 低溫環境型、高溫環境型需定做并特別注明，如VRY8009-24V(品質版+高溫環境型)。
類 別 | 允許的工作環境溫度 | 注意事項 |
低溫環境型（標準版、品質版） | —10℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
常溫環境型（簡化版） | 0℃～40℃ |
常溫環境型（標準版、品質版） | 0℃～50℃ |
高溫環境型（標準版、品質版） | 0℃～55℃ |
工作環境：相對濕度≤90%，無結露。泵不宜在室外日曬，應在清潔、通風、無腐蝕的環境中工作。
2、輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。
該系列產品按可承受的介質溫度分為常溫介質型和高溫介質型兩種。未特別注明的為常溫介質型。高溫介質型需定做并特別注明，如VRY8009-Y-24V(標準版+高溫介質型，且氣嘴定做為向右)。
類 別 | 允許的介質溫度 | 注意事項 |
常溫介質型 （簡化版、標準版、品質版） | 0℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
高溫介質型 （標準版、品質版） | 0℃～100℃ |
選型注意
(1)泵的抽氣口可滿負載運行(完全堵塞抽氣口)，但是施加的負載不能超過泵的MAX負壓！
(2)泵的排氣口必須保持暢通！排氣端不得布置大阻尼元件，否則請選擇?F25N?或?F35?或?F50?或?F60?微型抽打兩用氣泵產品。

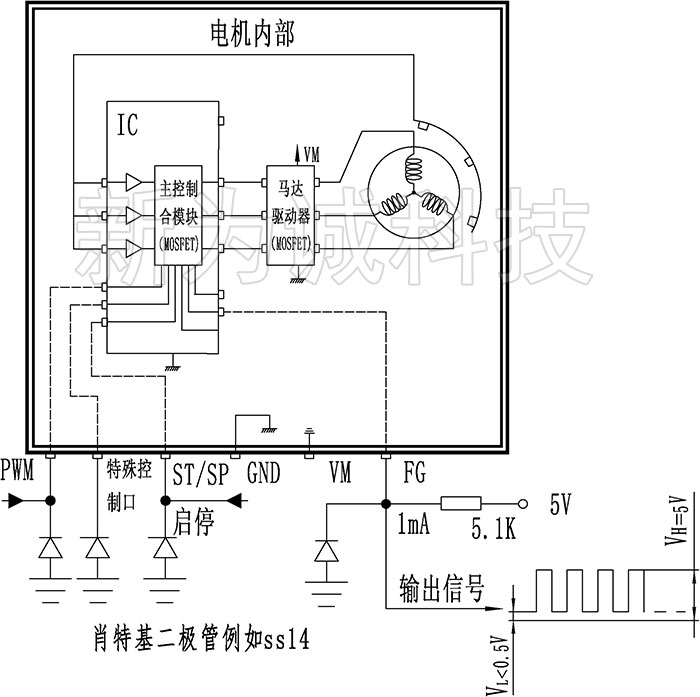

2、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該長壽命無刷微型真空泵。它本身就屬于低電磁干擾產品，其品質版的抗干擾效果，通常甚至還要高過有刷電機定做的低電磁干擾型號。
3、絕對真空度值越小抽吸能力越強，詳見新為誠官網的微型真空泵常識。
4、泵抽氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！
