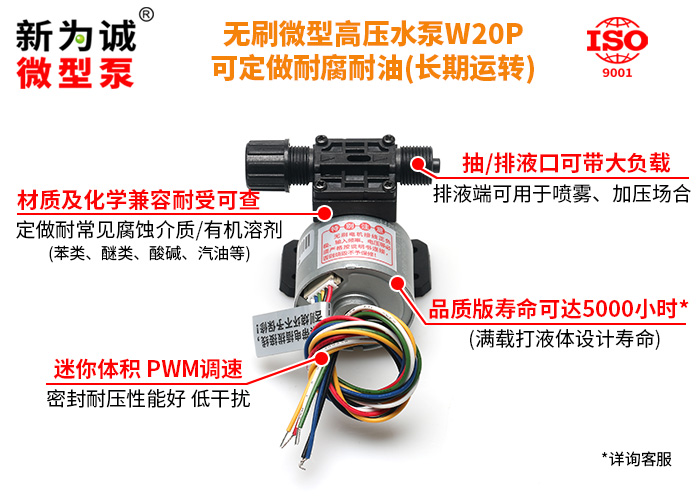

關鍵參數

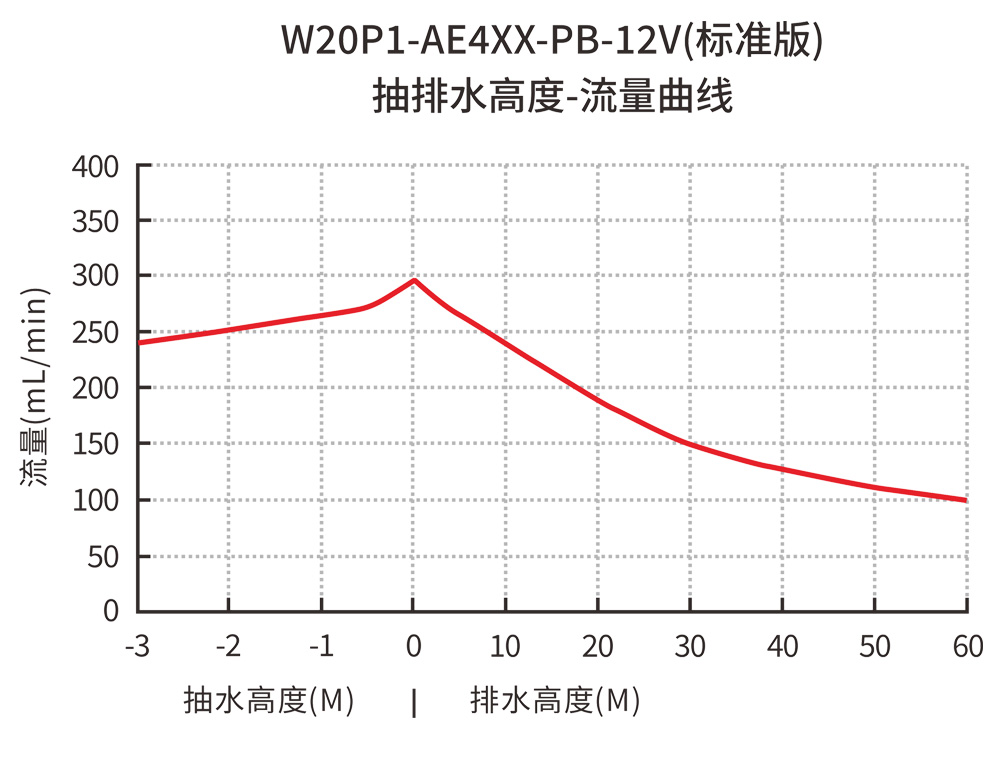

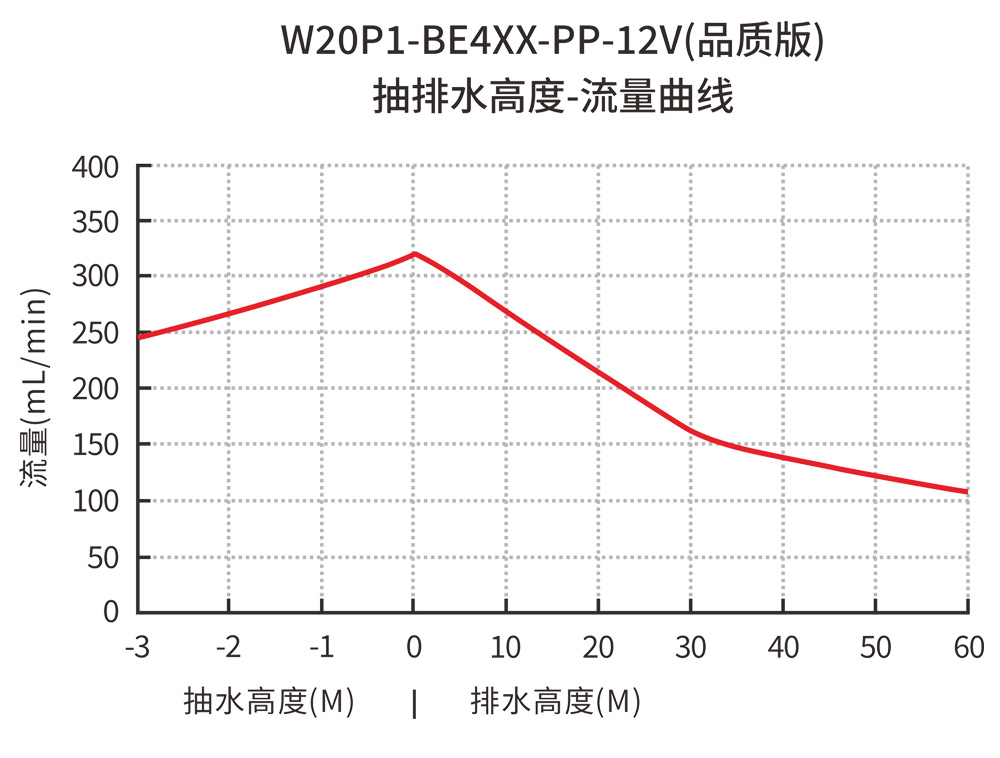

型號 | 作水泵時 | 作氣泵使用時 |
額定 電壓 | 負載電流 | 額定功率 | 開口 流量 | 吸程 | 額定MAX輸出壓力 | 額定電壓 | 負載電流 | 額定功率 | 平均 流量 | MAX負壓 | MAX輸出 壓力 |
V DC | A | W | L/min | M | bar/MPa | V DC | A | W | L/min | kPa | kPa |
配置+材質 | 默認材質ES，代表：隔膜-EPDM/閥片-EPDM/泵頭-PPS；默認接頭E4(卡套)，有其他材質組合/寶塔接頭H4可選； | |
W20P1-AE4ES-PB (標準版) | 12 | 0.21 | 2.52 | 0.23 | 3 | 5/0.5 | 12 | 0.16 | 1.92 | 0.19 | -33 | 53 |
24 | 0.12 | 2.88 | 0.24 | 24 | 0.08 | 1.92 | 0.2 | -33 | 53 |
W20P1-BE4ES-PP (品質版) | 12 | 0.33 | 3.96 | 0.3 | 3 | 6/0.6 | 12 | 0.25 | 3.0 | 0.24 | -32 | 50 |
24 | 0.23 | 5.52 | 0.32 | 24 | 0.16 | 3.84 | 0.25 | -32 | 50 |
配置+材質 | KS/KV材質組合-隔膜：PTFE 單向閥：FFKM 泵頭：PPS（KS）或PVDF（KV）；默認接頭E4(卡套)，有其他材質組合/寶塔接頭H4可選； |
W20P1-AE4KS-PB (標準版) | 12 | 0.24 | 2.88 | 0.175 | 3 | 5/0.5 | 12 | 0.18 | 2.16 | 0.17 | -33 | 55 |
24 | 0.12 | 2.88 | 0.175 | 24 | 0.09 | 2.16 | 0.18 | -33 | 55 |
W20P1-BE4KS-PP (品質版) | 12 | 0.37 | 4.44 | 0.22 | 3 | 6/0.6 | 12 | 0.29 | 3.48 | 0.205 | -35 | 60 |
24 | 0.20 | 4.8 | 0.23 | 24 | 0.20 | 4.8 | 0.23 | -35 | 60 |
對比：標準大氣壓 | 0 |
★特別說明：本表格參數為正式上市前工程樣機預覽參數，僅供參考，正式參數可能調整。 | |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。
2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：
1)W20P1-AE4ES-12V應超過2A，例如 12V3A以上；
2)W20P1-AE4ES-24V應超過1A，例如 24V2A以上；
3)W20P1-BE4ES-12V應超過3A，例如 12V4A以上；
4)W20P1-BE4ES-24V應超過2A，例如 24V3A以上；

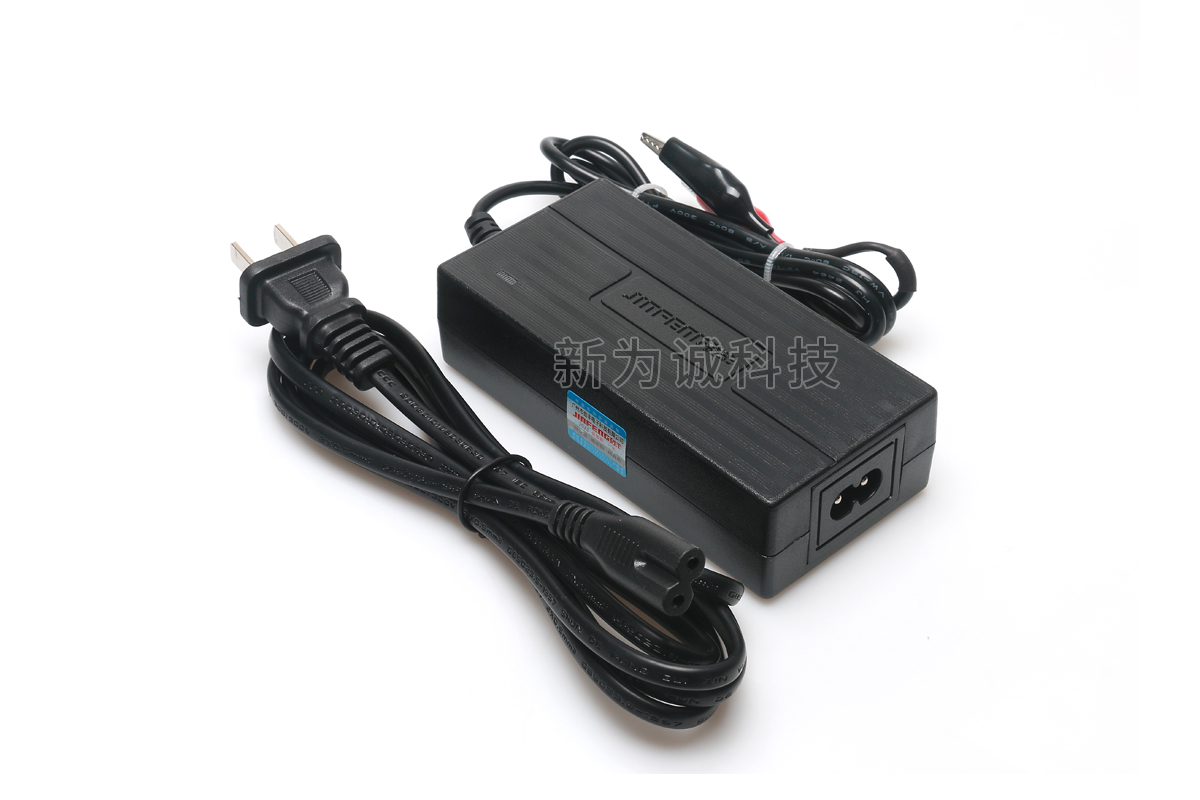

客戶配備的開關直流電源(過載能力要強)；否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-12V5A/JF-24V3A電源。
4)A—無刷電機A型(標準版默認標配)；B—無刷電機B型(品質版默認標配)；
(1)ES：隔膜-EPDM，閥片-EPDM，泵頭-PPS(默認)；
(2)FS：隔膜-FKM，閥片-FKM，泵頭-PPS；
(3)KV：隔膜-PTFE，閥片-FFKM，泵頭-PVDF(4種組合中耐腐MAX強)；
(4)KS：隔膜-PTFE，閥片-FFKM，泵頭-PPS；
(1)H4-4mm寶塔接頭(默認中低壓場合，接軟管)；
(2)E4-4mm卡套接頭(高壓場合，接耐壓軟管)；
W20P系列目前根據不同電機配置、品控要求的不同等分為2個版本，標準版(簡稱B)、品質版(簡稱P)；都支持PWM調速(簡稱P)，分別用對應“PB”、“PP”表明。訂購時，請一定注明具體版本后綴及代碼！
(1)W20P1-AH4ES-PB-24V：代表無刷高壓微型水泵W20P系列，單泵頭，A型電機，軟管接頭；默認采用常規材質EPDM的隔膜和閥片，泵頭為PPS材質；PWM調速標準版，24V DC供電；
(2)W20P1-BE4ES-PP-12V：代表無刷高壓微型水泵W20P系列，單泵頭，B型電機，卡套接頭；默認采用常規材質EPDM的隔膜和閥片，泵頭為PPS材質；PWM調速品質版，12V DC供電；
(3)W20P1-BE4KV-PP-24V：代表無刷高壓微型水泵W20P系列，單泵頭，B型電機，卡套接頭；PTFE隔膜，FFKM閥片，PVDF泵頭；PWM調速品質版，24V DC供電；
7、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。

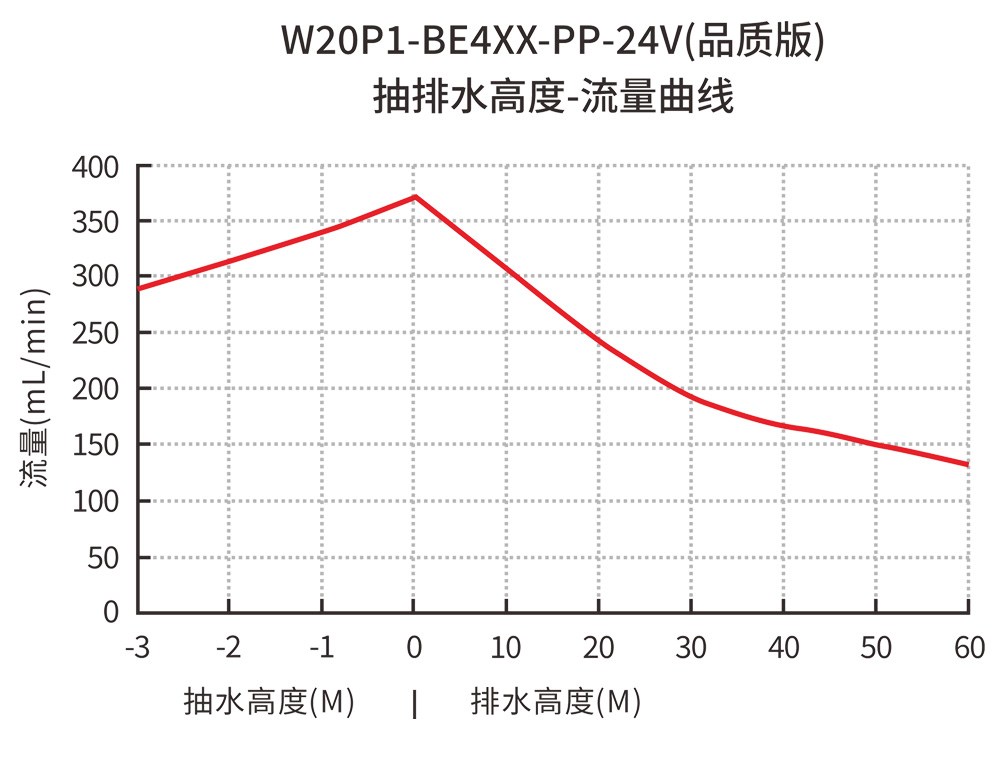

8、表中平均流量是作為真空泵用時，用皂膜流量計測得的流量值；作為水泵使用時，開口流量是用量杯配合秒表多次測量后求平均所得；使用內徑4mm硅膠管，抽水管長300mm，排水管長100mm，不接其他阻尼元件，無變徑等；
9、不建議使用質量流量計進行測量，因為質量流量計采樣頻率過低、脈動性對不同測量原理的流量計影響不一等原因，可能會導致較大誤差(這不是微型泵的問題)。

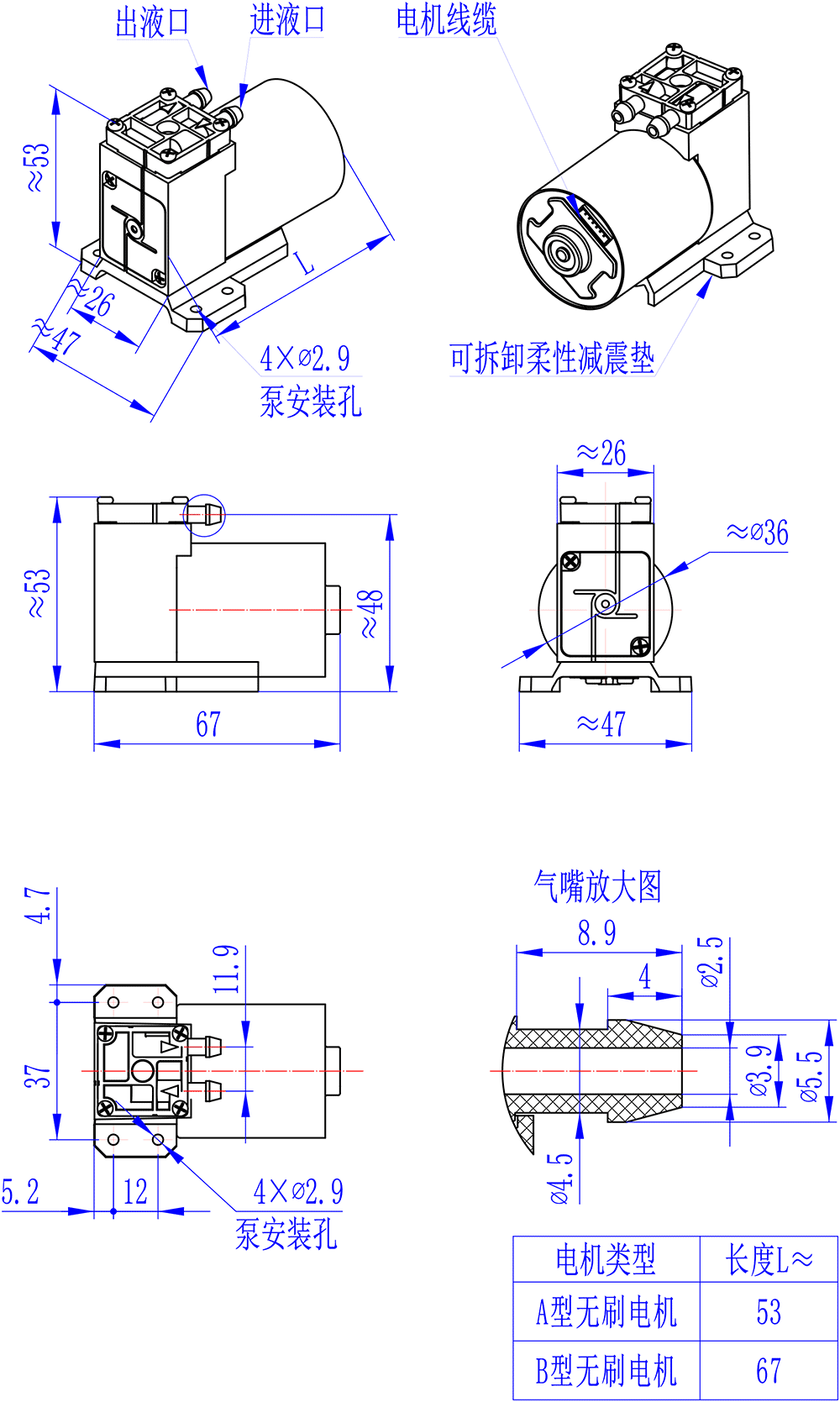

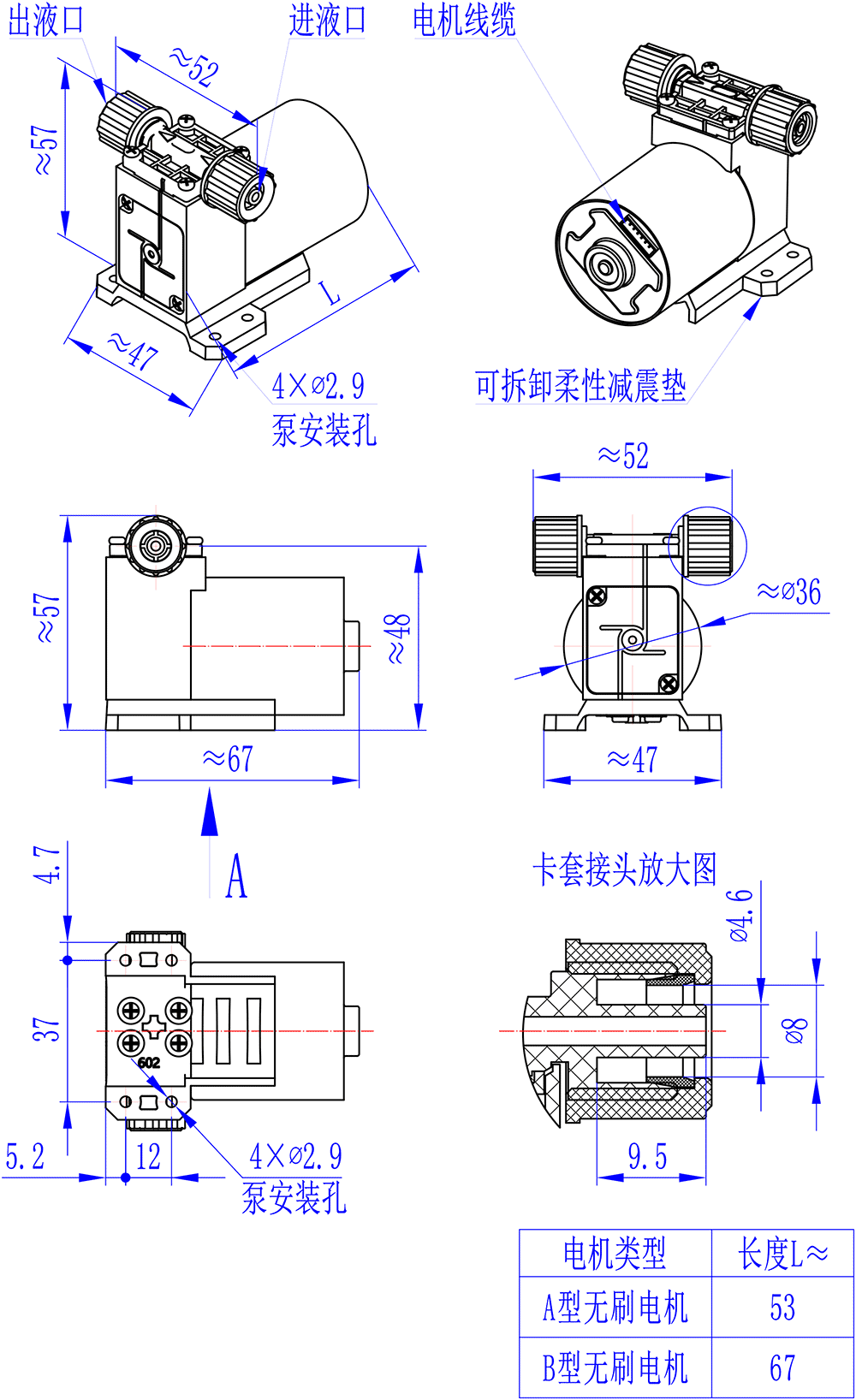

(1)W20P1-AH4xx(標準版，xx-代表材質組合等，下同)：約53×47×53(含減震底座)；W20P1-BH4xx(品質版)：約67×47×53(含減震底座)；
(2)W20P1-AE4xx(標準版，xx-代表材質組合等，下同)：約53×52×57(含減震底座)；W20P1-BE4xx(品質版)：約67×52×57(含減震底座)；

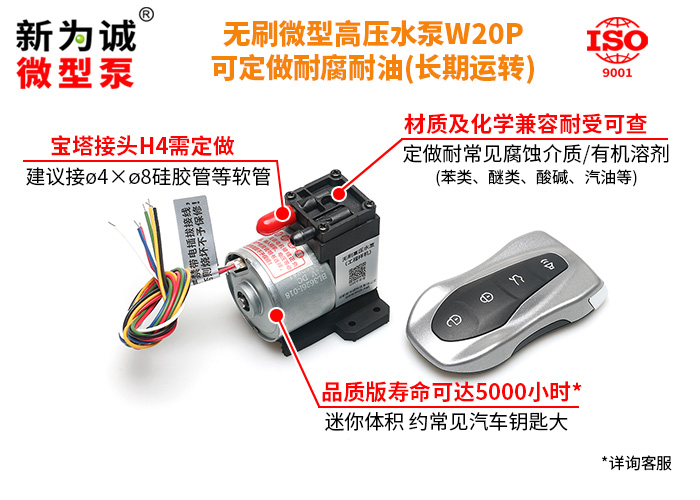

(1)H4(寶塔接頭)：?3.9(內孔)×?4.5(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)，材質：尼龍；

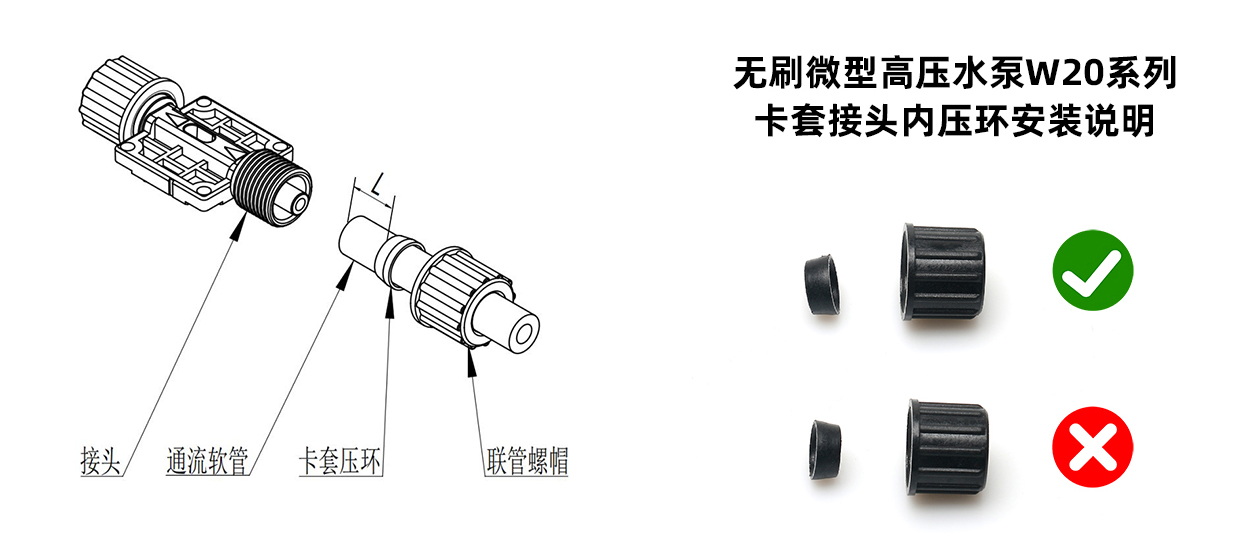

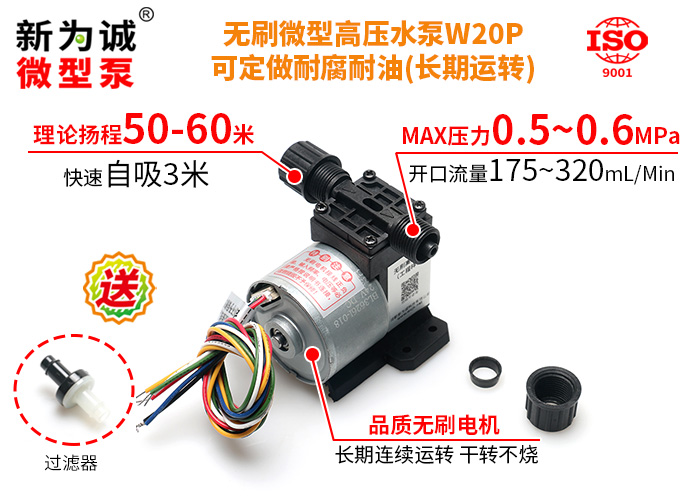

(2)E4(卡套接頭)：?4.6(內孔)×?8(外徑)，內部長度：9.5，帶有聯管螺帽、壓環、外螺紋接頭，材質：尼龍；
(1)H4(寶塔接頭)：壓力P≤2bar，建議接內徑∮4×外徑∮8硅膠管等軟質軟管；

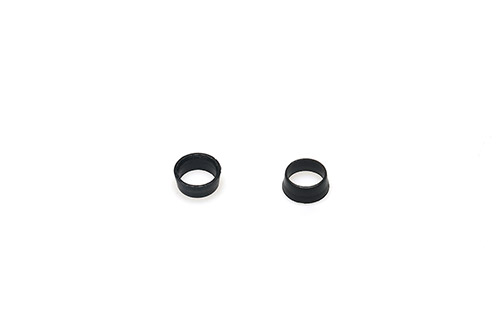

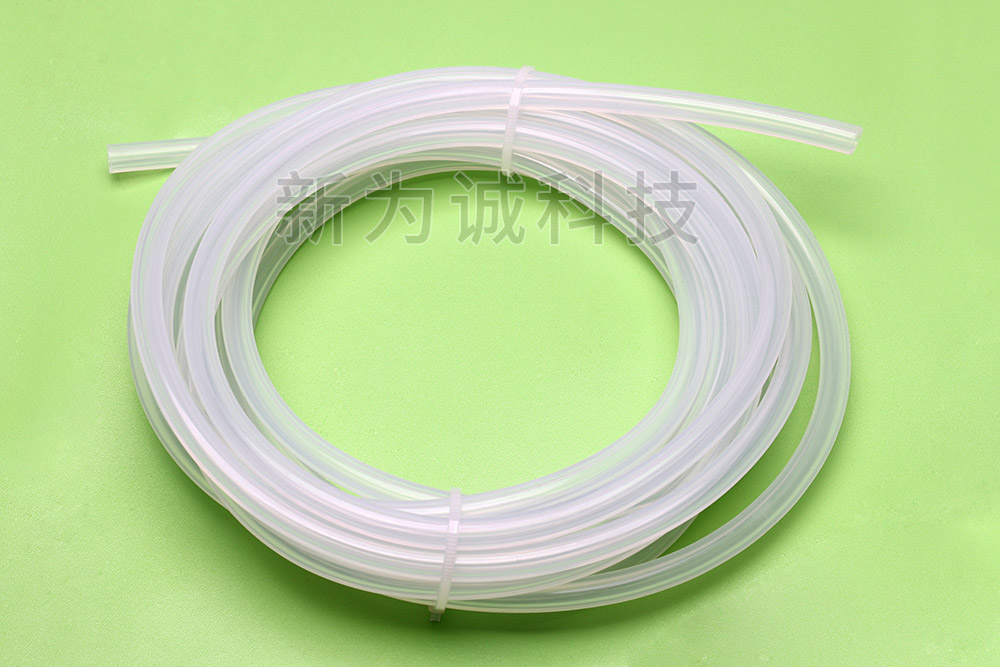

①2bar＜壓力P≤4bar，推薦φ8卡套壓環，強烈建議排水口接：?4×?8 硅膠軟管(彈性較好，耐壓＞4bar)；

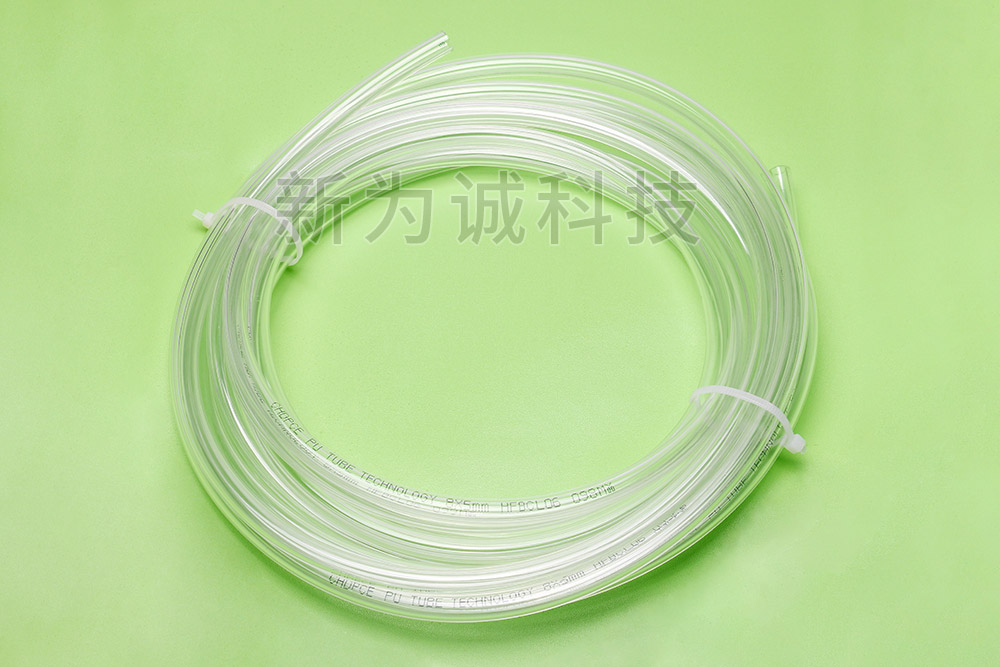

②4bar＜壓力P≤6bar，推薦φ6卡套壓環，強烈建議排水口接：?4×?6 PU硬質管(有輕微彈性，耐壓＞6bar)；
4)重量：約130克(因定做不同材料接頭、部件等而異)。

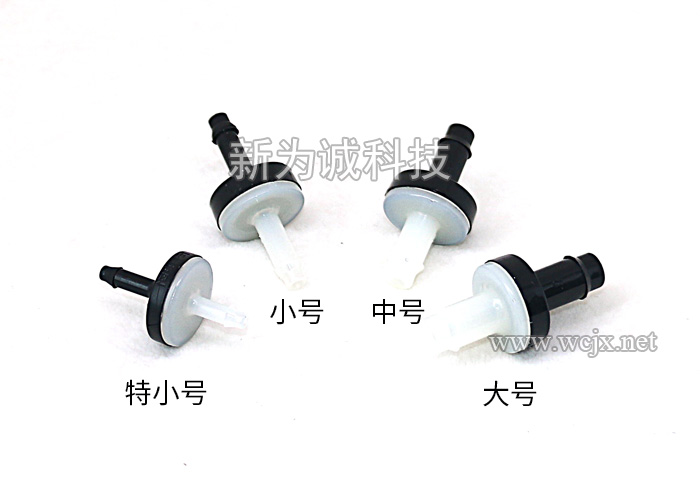

5)進、出(液)氣嘴之間有箭頭指示，箭頭起始端代表進口，結束端代表出口，寶塔接頭使用前請一定取下防塵帽。
版本說明
該微型泵根據不同配置、品控要求的不同等分為2個版本，如下表：

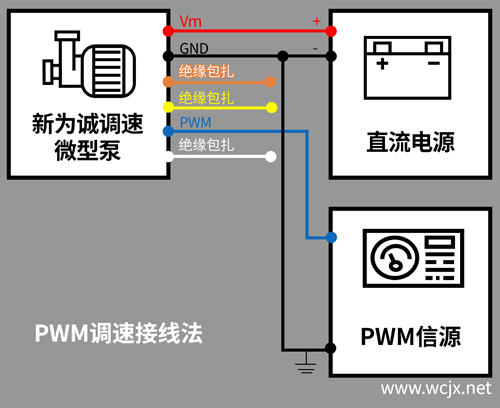

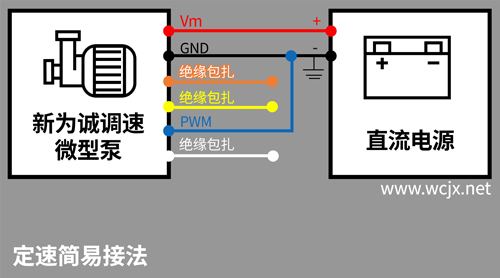

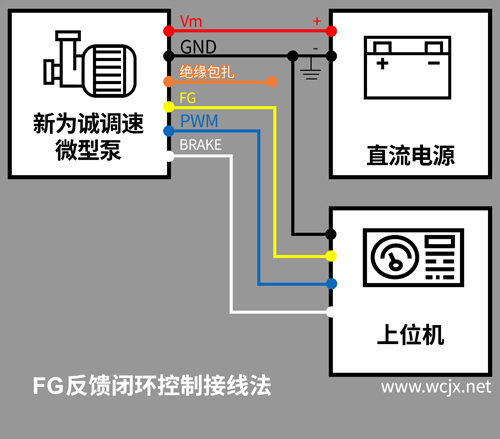

版本比較 | 標準版 | 品質版 |
壽 命 | 滿載抽液壽命(小時) | 3000* | 6000* |
空載抽液壽命(小時) | 8000* | 10000* |
電機壽命(小時) | 10000 | 15000 |
新為誠 配置/性能 | 電機品質 | 無刷電機A型★★ | 無刷電機B型★★★★ |
噪音 | ★★ | ★★★ |
電磁干擾 | ▲▲ | ▲ |
PWM調速功能 | √ | √ |
啟停功能 | √ | √ |
轉速反饋信號 | √ | √ |
反接保護 | × | √ |
堵轉保護 | √ | √ |
過流保護 | √ | √ |
保修 | 1年 | 2年 |
調速器 | 新為誠暫未推出匹配的調速器 |
1、★越多，代表此項性能越好；以上對比不代表某種產品不好，供客戶根據需要選擇適宜的版本，特此說明!
3、滿載壽命測試工況：進液口連接軟管并浸入清潔水(干凈自來水)液面下，排液口通過調節閥將排水壓力限制在500kPa，使泵長期連續運轉抽水。
4、空載壽命(液體)測試工況：進液口連接軟管并浸入清潔水(干凈自來水)液面下，保持排液口暢通，使泵工作24小時不停機連續運轉抽水。
5、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉。
6、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5℃～33℃，隨氣候波動；相對濕度50%～85%，隨氣候波動；若實際工況優于我們測試工況，壽命將會延長。
7、品質版噪音數據以后會更新。標準版噪音更大，不作具體數據規定、不作檢驗標準。
8、實驗數據來源：新為誠公司、原材料供應商實驗室。
選型注意
1、作氣泵使用時，泵的抽氣端和排氣端皆可大負載運行；但施加的負載不能超過泵的MAX負壓或額定MAX正壓。
(1)注意W20P排液口不能完全堵死(無過壓泄壓保護)；
(2)排液口如帶有大負載，則必須在泵的額定MAX壓力內工作，也即輸出壓力＜額定MAX壓力；例如：W20P1標準版輸出壓力應＜0.5MPa；
(3)但施加的負載抽液口/排液口不能超過泵的MAX負壓/額定MAX輸出壓力；例如：W20P1品質版負壓/正壓應＜-35kPa/0.6MPa。

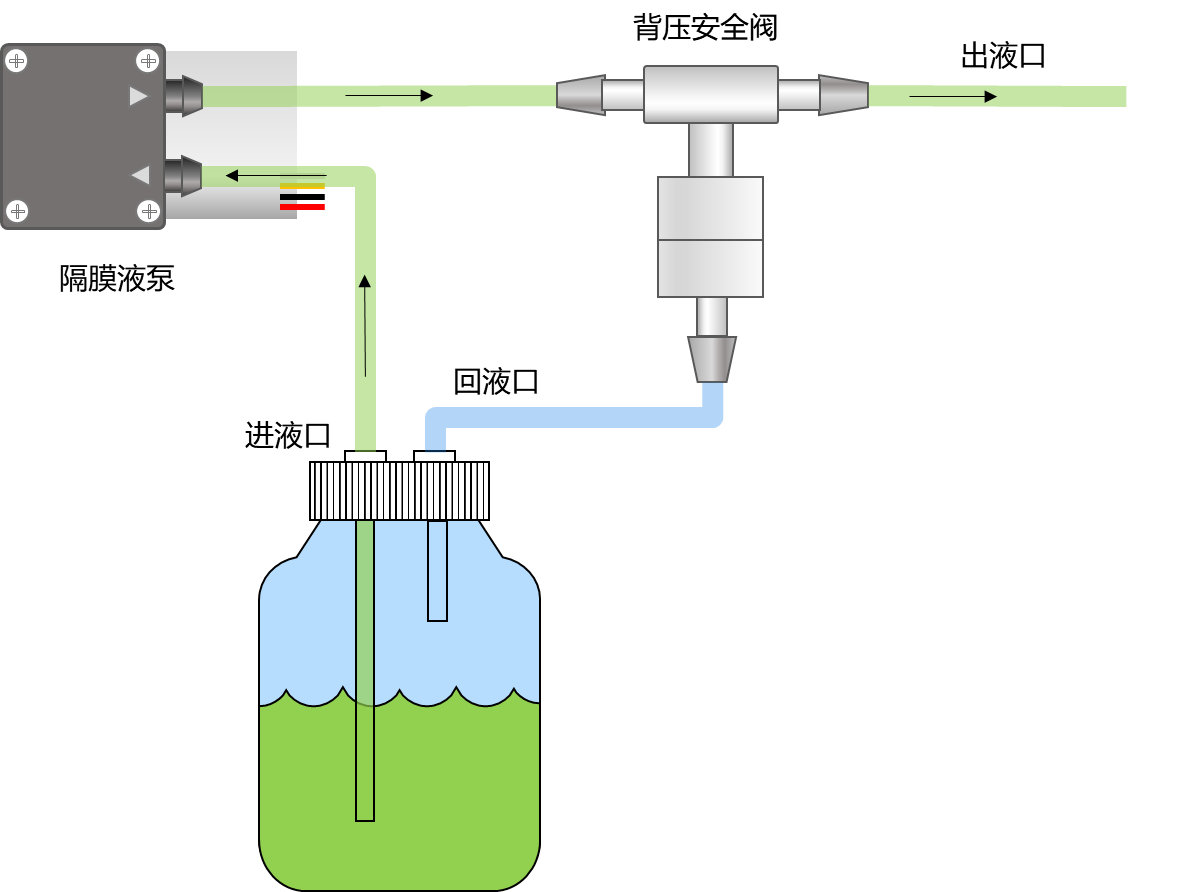

(4)揚程禁止超過50或60米！或泵下游有節流元件時，泵出口壓力禁止超過0.5或0.6MPa！否則應在出口管上安裝泄壓閥，泄放壓力設為不超過0.5或0.6MPa，不按此操作，有可能導致微型泵損壞，將無法免費保修，請知曉！
3、新為誠W20P1排水端“可以”接噴槍、噴嘴等大負載用于噴霧、沖洗、提供壓力等場合，但要求同上，否則造成損壞，不屬于正常質保范圍。
4、不可用關死/打開排液口閥門等方式，來控制泵停機/啟動，如確實需要，請選擇ASP、BSP48180、CSP-X、HSP、PSP等帶有過壓/泄壓保護的微型壓力水泵產品。
5、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該微型泵。本身就屬于低電磁干擾產品，其品質版低干擾性能，還要優于有刷電機定做的低電磁干擾型號。
6、真空度值越小抽吸能力越強，詳見微型真空泵常識。
7、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們全部簡稱“流量”。

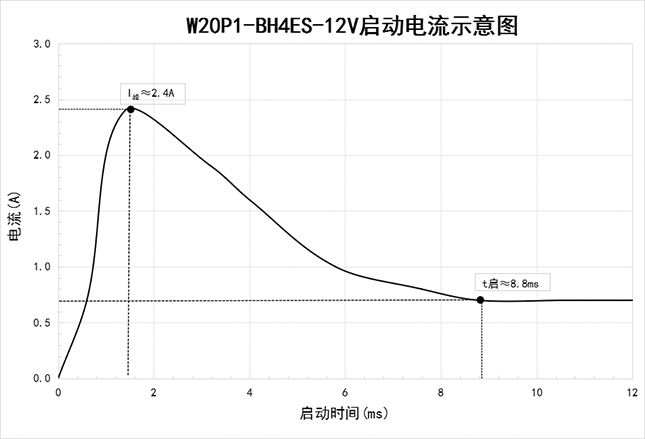

啟動電流
型號 | 電壓(V DC) | MAX啟動電流(A) | 持續時間(ms) |
W20P1-BH4ES-12V | 12V | 2.4 | 8.8 |
W20P1-BH4ES-24V | 24V | 1.5 | 6.6 |
W20P1-AH4ES-12V | 12V | 1.3 | 45 |
W20P1-AH4ES-24V | 24V | 0.4 | 35 |
(2)電機啟動電流為電機處于靜止狀態，突然接通額定電壓時產生的MAX電流。該電流是電機生產商決定的電機的基本參數，且同一型號泵也有個體差異。
(3)鑒于該系列泵的啟動特性，強烈建議采用開關直流電源，且電源質量必須可靠、抗浪涌能力強、干凈(不能有雜波干擾)、一定要有“穩壓”功能；在采用一臺電源僅給一臺泵供電的基本原則下，建議按如下原則選擇電源：
a.如客戶從新為誠公司選配電源，則可選配JF-24V3A（約72W，過載保護約5-5.5A，24V型號)、12V5A(約60W，過載保護約6.5-7A，12V型號)及以上的開關直流穩壓電源(新為誠公司的電源屬專門定做，并都做過zhuanye測試)！
b.如客戶自行配備電源，因市場上的電源質量、售價等差別較大，為避免出問題乃至對泵造成損壞，強烈建議多留些余量，應該配備24V4-5A(24V型號)、12V5-6A(12V型號)及以上開關直流穩壓電源。
(4)在使用中接通電機的同時接通其他的附屬電路，如：調速、控制...等，會產生額外的浪涌電流疊加在電機的啟動電流上，使啟動電流增加很多，則電源的選擇余量應該進一步加大！一定要保證配給泵的獨立電源，或者電源支路的MAX允許電流，大于泵的MAX瞬間啟動電流！否則可能導致泵電機燒毀，將不屬于正常免費質保范圍，特此提醒！

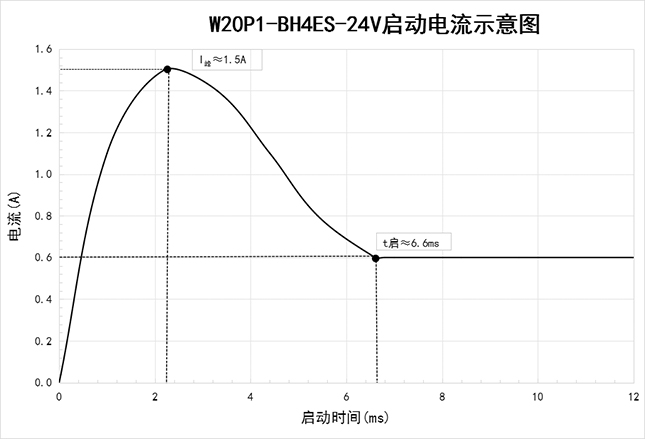

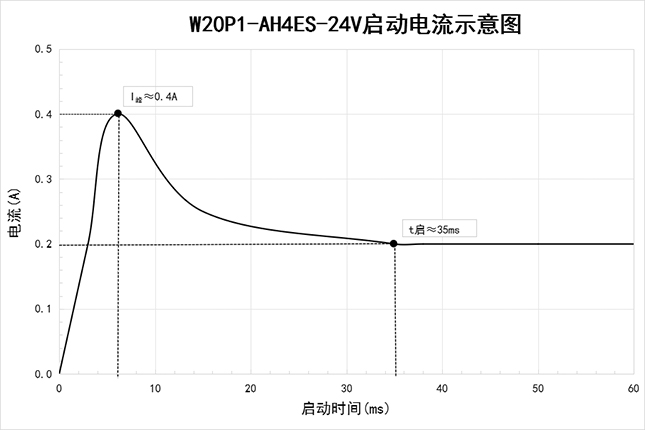

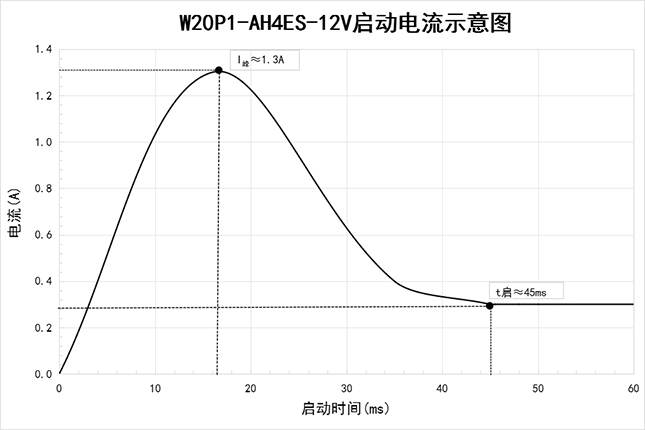

1.以上微型泵啟動電流曲線，在抽氣口和排氣口直通大氣的工況下測得，不同微型泵之間存在個體差異。該曲線為統計數值，僅作為用戶確定供電系統時的技術參考，不作為驗收依據！
2.因更換不同材質、接頭的啟動電流區別不大，以上圖為準，僅供參考!
